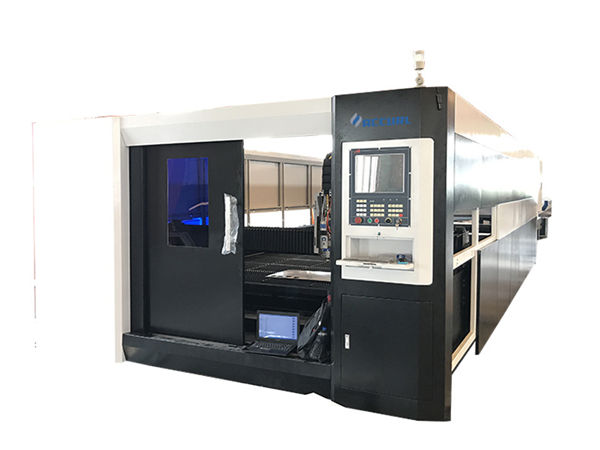

Máquina de corte de metal con láser de fibra cnc de 3000 w pórtico doble estructura de accionamiento

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 40GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto

Solicitud::	Todo el material de metal	Espesor de corte:	SS hasta 12 mm, MS hasta 22 cm
Tipo de láser ::	Fibra	Frecuencia de pulso:	1-2000 HZ
Sistema de posicionamiento:	La luz roja	Software de control ::	Cypcut
Formato gráfico admitido ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origen::	China
Número de modelo::	TY-DD3015	Servicio postventa proporcionado:	Ingenieros disponibles para dar servicio a maquinaria en el extranjero
Precisión repetida ::	+ -0.03mm	Temperatura de funcionamiento::	0 ° C-45 ° C
Humedad de trabajo ::	5%-95%	Fuente de láser:	Chino o importado
Voltaje::	AC380V ± 10% 50 HZ (60 HZ)	Área de corte	3000x1500mm

Ventaja de la máquina de láser de fibra

1. Excelente calidad de haz de luz
2. Alta velocidad de corte: la máquina de corte láser de CO2 2 veces bajo la misma potencia.
3. Muy alta estabilidad y eficiencia de la conversión fotoeléctrica.
4. Muy bajo costo de uso y costo de mantenimiento
5. Operación y mantenimiento conveniente del producto
6. Efectos ópticos suaves muy fuertes: volumen y estructura compactos.
7. Estructura de accionamiento doble de pórtico, plataforma de máquina herramienta de alta amortiguación, buena rigidez
8.Este modelo adopta el controlador del sistema servo de CA importado y el sistema de transmisión importado, la estructura móvil de la máquina herramienta adopta la transmisión de engranaje y cremallera importada, la guía de guía lineal para guiar, asegurando la alta velocidad, alta precisión y alta confiabilidad del equipo.
9. El bastidor y la guía adoptan un dispositivo de protección completamente cerrado, que evita el movimiento de fricción libre de aceite y la contaminación del polvo, mejora la vida útil de las piezas de transmisión y garantiza la precisión del movimiento de la máquina herramienta.
10. La máquina de corte láser profesional, el sistema de control cnc, la operación de la computadora, pueden garantizar la calidad de corte y son más convenientes para el trabajo de corte.
11. Configuración automática de la mesa de swiching, que acorta el tiempo de espera y mejora efectivamente la eficiencia de trabajo en más del 30%.
12. Cubierta protectora completamente cerrada, utilizando seguridad. (Modelo cerrado)

Características principales de la cortadora láser de fibra

Cuerpo de la máquina:
1. Cuerpo de la máquina Taiyi con estructura de acero de 8 mm, tratamiento térmico de 600 ℃, soldadura precisa, para garantizar 20 años de uso sin deformación.
2. Pórtico con fundición de aleación de magnesio, fuerte estabilidad sin deformación, movimiento rápido.
3. Sistema de fumar de zonificación de alta eficiencia en ambos lados del cuerpo de la máquina, fuerte segmentación de polvo y recolección de humo, reducirá el daño al trabajador.
4. Reductor de brida de precisión y servomotor importados, velocidad de funcionamiento rápida.
5. 70 cuchillas y 6 barras deslizantes en la cama de la máquina, con cuchillas cercanas para reducir la advertencia de la máquina, barras deslizantes que funcionan con cilindros para cargar y descargar hojas fácilmente.
6. La caja de carga flexible se puede abrir por delante y por ambos lados, lo que es conveniente para las condiciones de trabajo de la máquina.

Especificación

Medio de fuente láser	Fibra
Rango de corte (L * W)	3000 mm × 15000 mm
Carrera del eje Z	250 mm
Max. velocidad de posicionamiento	120 m / min
Eje X, Y Máx. acelerar la velocidad	1.0G
Forma de enfriamiento	Refrigeración por agua
Longitud de onda láser	1070nm
Potencia de salida de fuente láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. brecha	≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z	± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z	± 0.01 mm
Espesor del material de corte (según el material)	0,2 - 25 mm
Modelo de conductor	Servomotor importado
Requisitos de energía	380V, 50/60 Hz
Temperatura de trabajo	0-45 ℃
Tiempo de trabajo continuo	24 horas
Peso de la máquina	Cerca de 12000 Kgs
Nivel de protección total de la fuente de alimentación.	IP54

Tabla de referencia de espesor de corte

Láser de potencia	Espesor máximo de corte
Láser de potencia	Acero al carbono (mm)	Acero inoxidable (mm)	Aluminio (mm)	Latón (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Parámetro anterior solo para referencia

Materiales aplicados

utensilios de cocina, chasis y gabinete, tubería de metal, lámparas y linternas, artículos de metal, hardware, maquinaria de precisión, autopartes, elevador, placa de identificación, publicidad, electrónica, juguetes y otras industrias.

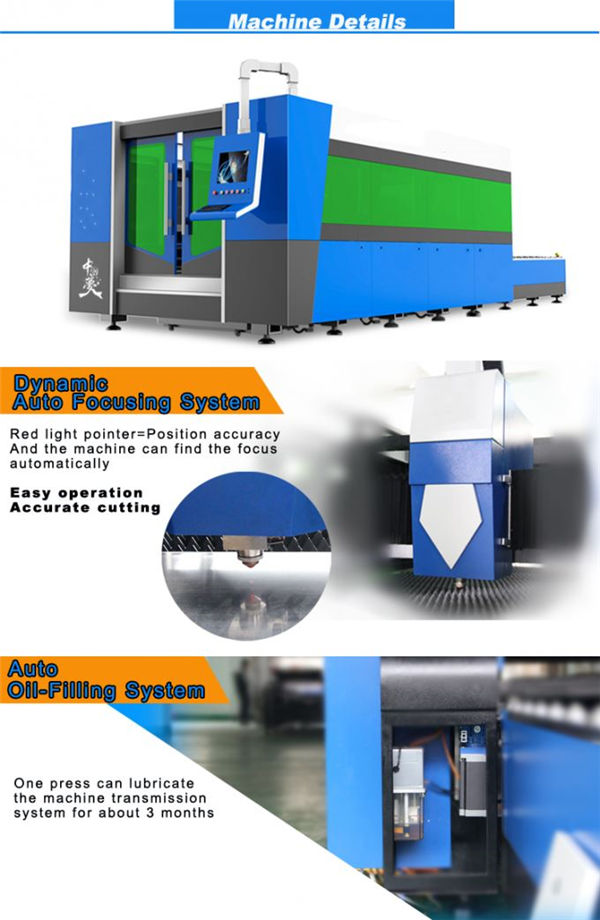

Imágenes detalladas

	Nombre: Cuerpo de la máquina y accesorios: tratamiento térmico de 600 ℃, enfriamiento por 24 horas en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación. b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal. c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:Servomotor y controlador de CA El servomotor importado (eje Y accionado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
	Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y bastidores de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.
Nombre:Cabezal de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte con la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.
	Nombre:Fuente láser de alta velocidad, línea de corte de alta precisión y filo liso

Formación

Servicio postventa, desde la formación hasta la instalación de la máquina (3 formas):
1.El video de capacitación y el manual del usuario en inglés se ofrecerán para la instalación, operación, mantenimiento y solución de problemas, y la guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // y así sucesivamente, cuando se reúna Algunos problemas de instalación, uso o ajuste.
2.Su compañía puede organizar que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos del equipo y los elementos esenciales de operación, tiempo de capacitación suficiente de 3 a 5 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de la operación.
3. Servicio de capacitación en instrucción puerta a puerta. la visa, los gastos de viaje y el alojamiento correrán a cargo del cliente. Es mejor contratar un traductor para nuestros dos ingenieros durante el período de capacitación. Tiempo de entrenamiento: 3-5 días.

Garantía

a) .1 año para toda la máquina (se negocia el daño artificial).
b). Fuente láser 2 años de garantía
c). Mantenimiento permanente y suministro de repuestos
d). Capacitación gratuita para el personal de operaciones. (El ingeniero puede ir al extranjero se negocia).
