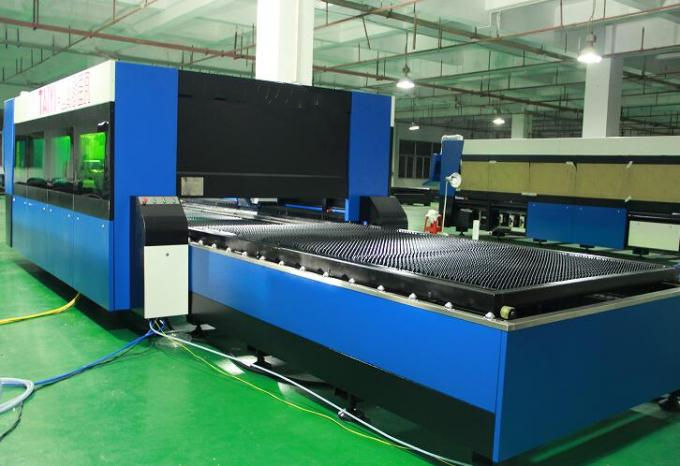

máquina de corte por láser de fibra de chapa de acero para acero inoxidable

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 40GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union
Capacidad de suministro: 150 sets

Descripción detallada del producto

Solicitud::	Todo el material de metal	Espesor de corte:	SS hasta 12 mm, MS hasta 22 cm
Tipo de láser ::	Fibra	Frecuencia de pulso:	1-2000 HZ
Sistema de posicionamiento:	La luz roja	Software de control ::	Cypcut
Formato gráfico admitido ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origen::	China
Número de modelo::	TY-6020JB	Servicio postventa proporcionado:	Ingenieros disponibles para dar servicio a maquinaria en el extranjero
Precisión repetida ::	+ -0.03mm	Temperatura de funcionamiento::	0 ° C-45 ° C
Humedad de trabajo ::	5%-95%	Fuente de láser:	Chino o importado
Voltaje::	AC380V ± 10% 50 HZ (60 HZ)	Área de corte	6000 * 2000mm
Nombre del producto:	Máquina de corte por láser de fibra de chapa metálica TY-6020JB

Ventaja de la máquina de láser de fibra

1. Compare con el láser tradicional, el láser de fibra es más protección del medio ambiente
2. Consumo de energía mucho menor: la eficiencia de conversión fotoeléctrica del láser de fibra 15 veces mayor que el láser tradicional.
3. Mayor calidad de punto láser: fuente láser de módulo único
4. Menor consumo: el consumo eléctrico es inferior a 7KW por hora.

Características principales de la cortadora láser de fibra

Cuerpo de la máquina:
1. Cuerpo de la máquina Taiyi con estructura de acero de 8 mm, tratamiento térmico de 600 ℃, soldadura precisa, para garantizar 20 años de uso sin deformación.

2. Pórtico con fundición de aleación de magnesio, fuerte estabilidad sin deformación, movimiento rápido.

3. Sistema de fumar de zonificación de alta eficiencia en ambos lados del cuerpo de la máquina, fuerte segmentación de polvo y recolección de humo, reducirá el daño al trabajador.

4. Reductor de brida de precisión y servomotor importados, velocidad de funcionamiento rápida.

5. 70 cuchillas y 6 barras deslizantes en la cama de la máquina, con cuchillas cercanas para reducir la advertencia de la máquina, barras deslizantes que funcionan con cilindros para cargar y descargar hojas fácilmente.

6. La caja de carga flexible se puede abrir por delante y por ambos lados, lo que es conveniente para las condiciones de trabajo de la máquina.

Especificación

Medio de fuente láser	Fibra
Rango de corte (L * W)	6000 mm × 2000 mm
Carrera del eje Z	250 mm
Max. velocidad de posicionamiento	120 m / min
Eje X, Y Máx. acelerar la velocidad	1.0G
Forma de enfriamiento	Refrigeración por agua
Longitud de onda láser	1070nm
Potencia de salida de fuente láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. brecha	≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z	± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z	± 0.01 mm
Espesor del material de corte (según el material)	0,2 - 25 mm
Modelo de conductor	Servomotor importado
Requisitos de energía	380V, 50/60 Hz
Temperatura de trabajo	0-45 ℃
Tiempo de trabajo continuo	24 horas
Peso de la máquina	Cerca de 12000 Kgs
Nivel de protección total de la fuente de alimentación.	IP54

Tabla de referencia de espesor de corte

Láser de potencia	Espesor máximo de corte
Láser de potencia	Acero al carbono (mm)	Acero inoxidable (mm)	Aluminio (mm)	Latón (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Parámetro anterior solo para referencia

Materiales aplicados

Acero inoxidable, acero al carbono, acero aleado, acero al silicio, acero al resorte, placa de galvanizado, placa decapada, placa de latón, placa de cobre, placa de aluminio, etc.

Imágenes detalladas

	Nombre:Cuerpo de la máquina y accesorios a.600 ℃ de tratamiento térmico, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación. b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal. c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:AC servo motor y controlador El servomotor importado (eje Y impulsado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
	Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y accionamiento de cremallera de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.
Nombre:Cabeza de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte bajo la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.
	Nombre:Fuente láser Velocidad rápida, línea de corte de alta precisión y filo liso

Nombre:Cuerpo de la máquina y accesorios

a.600 ℃ de tratamiento térmico, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal.
c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.

Nombre:AC servo motor y controlador

El servomotor importado (eje Y impulsado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.

Nombre:Guías lineales de precisión

El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y accionamiento de cremallera de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.

Nombre:Cabeza de corte

El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte bajo la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.

Nombre:Fuente láser

Velocidad rápida, línea de corte de alta precisión y filo liso

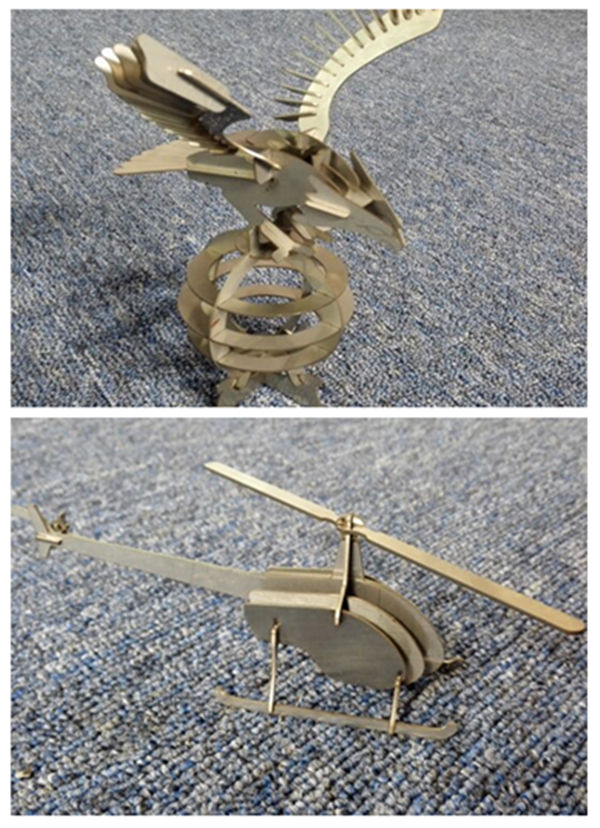

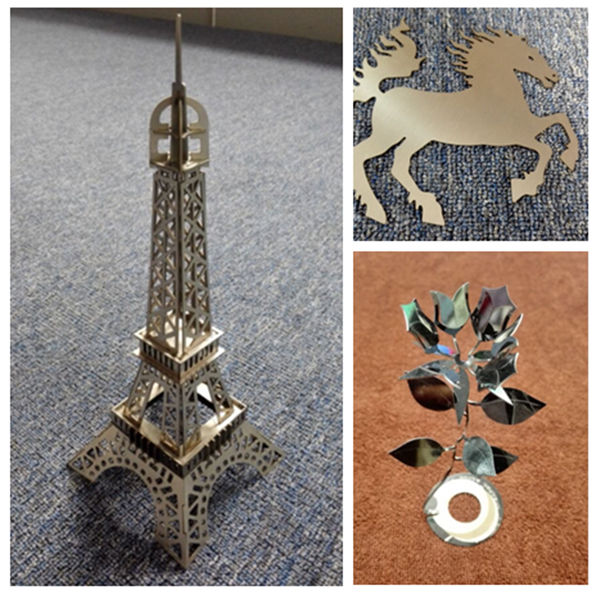

Cortar muestras

Formación

Servicio postventa, desde la formación hasta la instalación de la máquina (3 formas):
1. Se ofrecerá un video de capacitación y un manual del usuario en inglés para la instalación, operación, mantenimiento y solución de problemas, y una guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // y así sucesivamente, cuando se reúna Algunos problemas de instalación, uso o ajuste.
2. Su empresa puede organizar que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos de los equipos y los elementos operativos esenciales, tiempo de capacitación suficiente de 3 a 5 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de la operación.
3. Servicio de entrenamiento de instrucción puerta a puerta. la visa, los gastos de viaje y el alojamiento correrán a cargo del cliente. Es mejor contratar un traductor para nuestros dos ingenieros durante el período de capacitación. Tiempo de entrenamiento: 3-5 días.

Garantía

una). 1 año para toda la máquina para máquina de corte por láser de fibra metálica. (El daño causado por el hombre se negocia).
segundo). Fuente láser 2 años de garantía
do). Mantenimiento de por vida y suministro de repuestos
re). Capacitación gratuita para el personal de operaciones. (El ingeniero puede ir al extranjero se negocia).
