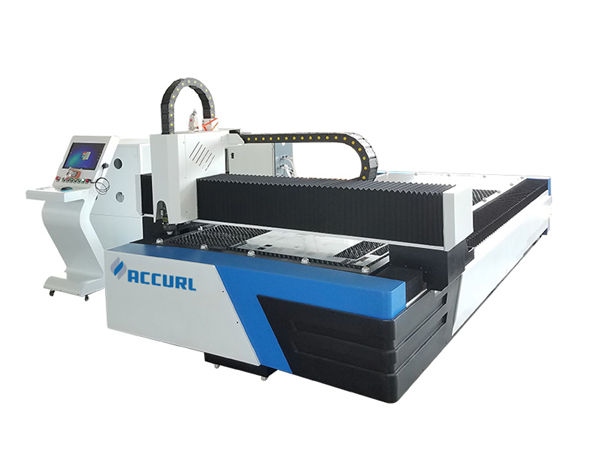

Cortadora de láminas láser de fibra cnc de corte por láser ipg / raycus

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 20GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto

Solicitud:	Todo el material de metal	Espesor de corte:	SS hasta 10 mm, MS hasta 22 cm
Tipo de láser:	Fibra	CNC o no:	Sí
Modo de enfriamiento:	Refrigeración por agua	Software de control:	Cypcut
Formato gráfico compatible:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origen:	China
Número de modelo::	TY-3015JB	Servicio postventa proporcionado:	Ingenieros disponibles para dar servicio a maquinaria en el extranjero
Precisión repetida ::	+ -0.03mm	Temperatura de funcionamiento::	0 ° C-45 ° C
Humedad de trabajo ::	5%-95%	Fuente de láser:	Chino o importado
Voltaje::	AC380V ± 10% 50 HZ (60 HZ)	Área de corte	3000 * 1500 mm estándar, más grande se puede personalizar

Cuerpo de la máquina

1. Cuerpo de la máquina Taiyi con estructura de acero de 8 mm, tratamiento térmico de 600 ℃, soldadura precisa, para garantizar 20 años de uso sin deformación.
2. Pórtico con fundición de aleación de magnesio, fuerte estabilidad sin deformación, movimiento rápido.
3. Sistema de fumar de zonificación de alta eficiencia en ambos lados del cuerpo de la máquina, fuerte segmentación de polvo y recolección de humo, reducirá el daño al trabajador.
4. Reductor de brida de precisión y servomotor importados, velocidad de funcionamiento rápida.
5. 70 cuchillas y 6 barras deslizantes en la cama de la máquina, con cuchillas cercanas para reducir la advertencia de la máquina, barras deslizantes que funcionan con cilindros para cargar y descargar hojas fácilmente.
6. La caja de carga flexible se puede abrir por delante y por ambos lados, lo que es conveniente para las condiciones de trabajo de la máquina.

Especificación

Fuente láser	IPG / Raycus / Nlight
Cuerpo de la máquina	estructura de pórtico
Viajes de trabajo	Mesa de control numérico de husillo de bolas de alta precisión con dispositivo de alimentación
Max velocidad de carrera	80m / min
Precisión de ubicación X / Y	0.03mm / m
Fuente de alimentación	380V 50Hz / 60Hz
Precisión de ubicación repetida X / Y	± 0.03 mm
Temperatura de funcionamiento	0 ° C-45 ° C
Aceleración máxima	1.0G
Máquina de potencia bruta	<16KVA
Materiales aplicados	Acero fino fino, acero inoxidable y otros tipos de láminas metálicas.
Área de corte	3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Peso total	4500KGS

Tabla de referencia de corte

Láser de potencia	Espesor máximo de corte
Láser de potencia	Acero al carbono (mm)	Acero inoxidable (mm)	Aluminio (mm)	Latón (mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Parámetro anterior solo para referencia

Imágenes detalladas

	Nombre:Cuerpo de la máquina y accesorios: un tratamiento térmico de 600 ℃, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación. b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal. c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:Servomotor y controlador de CA El servomotor importado (eje Y accionado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
	Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y bastidores de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.
Nombre:Cabezal de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte con la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.
	Nombre:Fuente láser de alta velocidad, línea de corte de alta precisión y filo liso

Cortar muestras

Formación

Después de firmar el contrato, su empresa puede hacer que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos del equipo y los elementos esenciales de funcionamiento, tiempo de capacitación suficiente de 1 a 3 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros;
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de operación

Garantía

a) .1 año para toda la máquina (se negocia el daño artificial).
b). Fuente láser 2 años de garantía
c). Mantenimiento permanente y suministro de repuestos
d). Capacitación gratuita para el personal de operaciones. (El ingeniero puede ir al extranjero se negocia).
