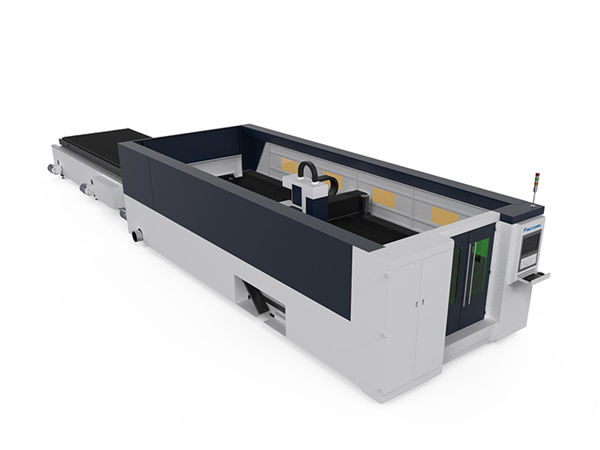

cortadora de placa láser con etiqueta de nombre Cortadora láser de aluminio de 3 mm

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 40GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto

Solicitud::	Todo el material de metal	Espesor de corte:	SS hasta 12 mm, MS hasta 22 cm
Tipo de láser ::	Fibra	Frecuencia de pulso:	1-2000 HZ
Sistema de posicionamiento:	La luz roja	Software de control ::	Cypcut
Formato gráfico admitido ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origen::	China
Número de modelo::	TY-DD3015	Servicio postventa proporcionado:	Ingenieros disponibles para dar servicio a maquinaria en el extranjero
Precisión repetida ::	+ -0.03mm	Temperatura de funcionamiento::	0 ° C-45 ° C
Humedad de trabajo ::	5%-95%	Fuente de láser:	Chino o importado
Voltaje::	AC380V ± 10% 50 HZ (60 HZ)	Área de corte	3000x1500mm

Ventaja de la máquina de corte por láser de fibra

1. Excelente calidad de ruta: punto láser más pequeño y alta eficiencia de trabajo, alta calidad.
2. Alta velocidad de corte: la velocidad de corte es 2-3 veces mayor que la misma máquina de corte láser de CO2 de potencia.
3. Funcionamiento estable: adopte los mejores láseres de fibra de importación del mundo, rendimiento estable, las piezas clave pueden alcanzar las 100.000 horas;
4. Alta eficiencia para la conversión fotoeléctrica: Compare con la máquina de corte por láser de CO2, la máquina de corte por láser de fibra tiene tres veces la eficiencia de conversión fotoeléctrica.
5. Bajo costo: Ahorre energía y proteja el medio ambiente. La tasa de conversión fotoeléctrica es de hasta 25-30%. Bajo consumo de energía eléctrica, es solo alrededor del 20% -30% de la máquina de corte láser de CO2 tradicional.
6. Bajo mantenimiento: la transmisión de la línea de fibra no necesita reflejar la lente, ahorra costos de mantenimiento;
7 Operaciones fáciles: transmisión de línea de fibra, sin ajuste de trayectoria óptica.

Características principales de la cortadora láser de fibra

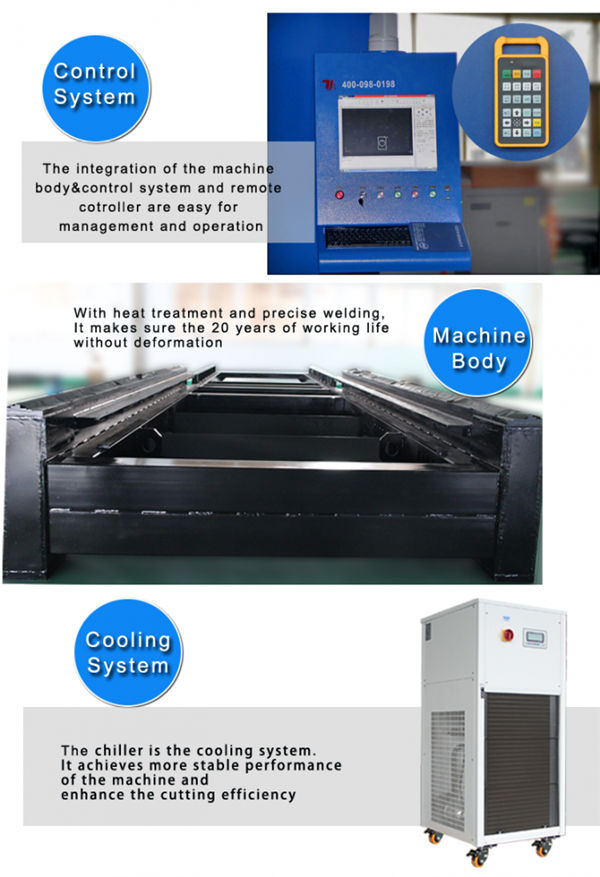

Cuerpo de la máquina:
1. Cuerpo de la máquina Taiyi con estructura de acero de 8 mm, tratamiento térmico de 600 ℃, soldadura precisa, para garantizar 20 años de uso sin deformación.
2. Pórtico con fundición de aleación de magnesio, fuerte estabilidad sin deformación, movimiento rápido.
3. Sistema de fumar de zonificación de alta eficiencia en ambos lados del cuerpo de la máquina, fuerte segmentación de polvo y recolección de humo, reducirá el daño al trabajador.
4. Reductor de brida de precisión y servomotor importados, velocidad de funcionamiento rápida.

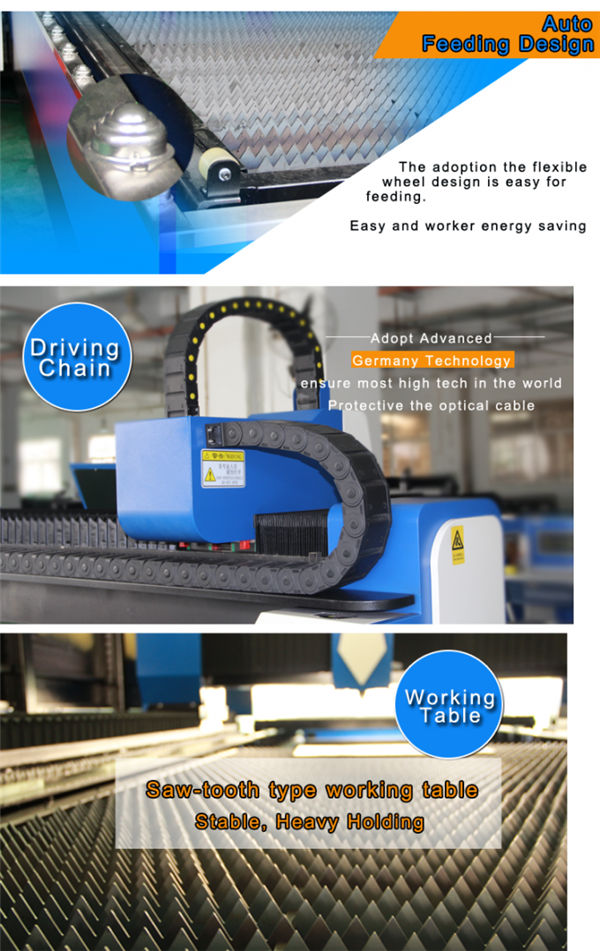

5. 70 cuchillas y 6 barras deslizantes en la cama de la máquina, con cuchillas cercanas para reducir la advertencia de la máquina, barras deslizantes que funcionan con cilindros para cargar y descargar hojas fácilmente.
6. La caja de carga flexible se puede abrir por delante y por ambos lados, lo que es conveniente para las condiciones de trabajo de la máquina.

Especificación

Medio de fuente láser	Fibra
Rango de corte (L * W)	3000 mm × 15000 mm
Carrera del eje Z	250 mm
Max. velocidad de posicionamiento	120 m / min
Eje X, Y Máx. acelerar la velocidad	1.0G
Forma de enfriamiento	Refrigeración por agua
Longitud de onda láser	1070nm
Potencia de salida de fuente láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. brecha	≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z	± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z	± 0.01 mm
Espesor del material de corte (según el material)	0,2 - 25 mm
Modelo de conductor	Servomotor importado
Requisitos de energía	380V, 50/60 Hz
Temperatura de trabajo	0-45 ℃
Tiempo de trabajo continuo	24 horas
Peso de la máquina	Cerca de 12000 Kgs
Nivel de protección total de la fuente de alimentación.	IP54

Tabla de referencia de espesor de corte

Láser de potencia	Espesor máximo de corte
Láser de potencia	Acero al carbono (mm)	Acero inoxidable (mm)	Aluminio (mm)	Latón (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Parámetro anterior solo para referencia

Imágenes detalladas

	Nombre:Cuerpo de la máquina y accesorios: un tratamiento térmico de 600 ℃, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación. b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal. c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:Servomotor y controlador de CA El servomotor importado (eje Y accionado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
	Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y bastidores de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.

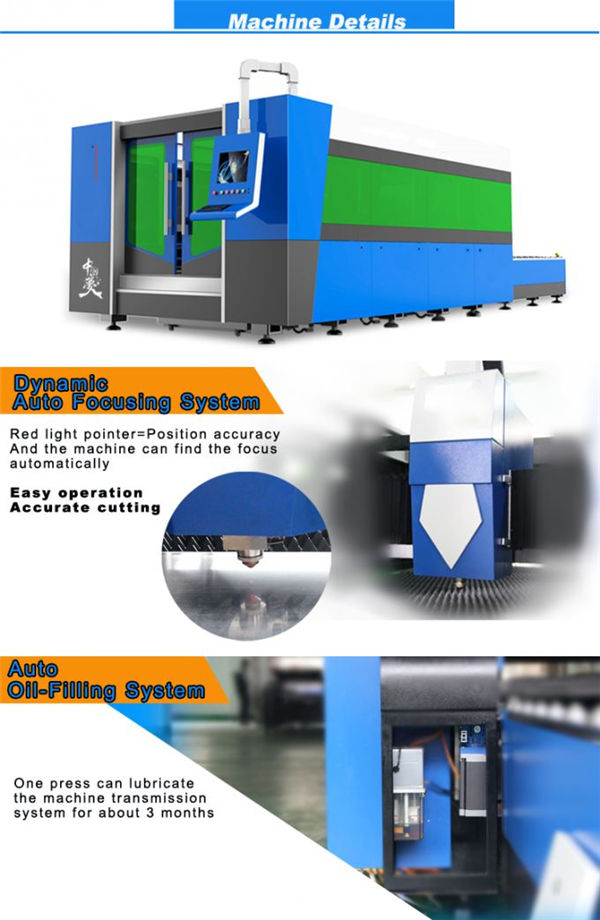

Nombre:Cabezal de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte con la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.

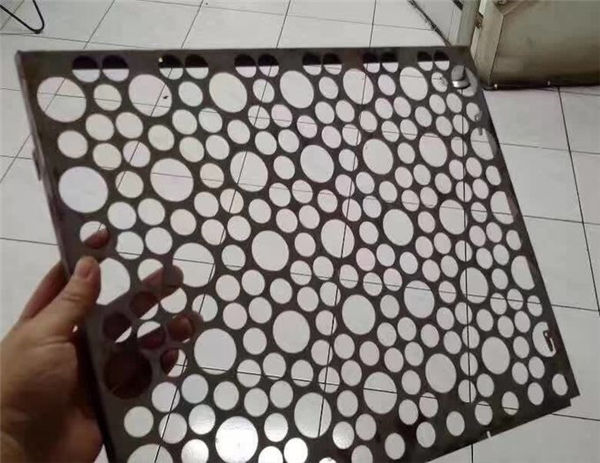

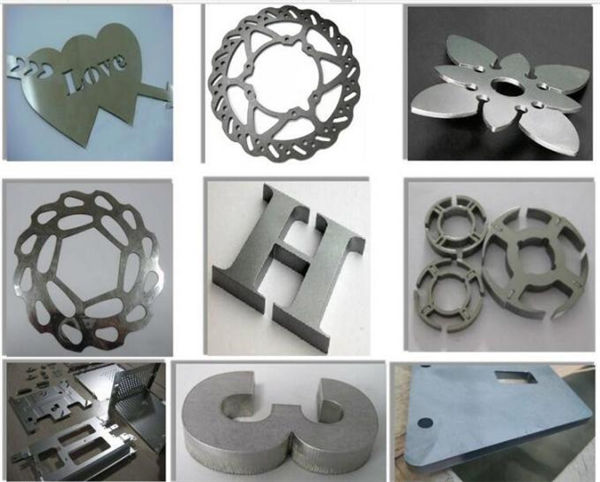

	Nombre:Fuente láser de alta velocidad, línea de corte de alta precisión y filo liso
