cortadora láser de fibra metálica de alta eficiencia, cortadora de chapa de acero inoxidable

cortadora láser de fibra metálica de alta eficiencia, cortadora de chapa de acero inoxidable

detalles del producto


Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 40GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union
Capacidad de suministro: 150 sets

Descripción detallada del producto


Solicitud::Todo el material de metalEspesor de corte:SS hasta 12 mm, MS hasta 22 cm
Tipo de láser ::FibraFrecuencia de pulso:1-2000 HZ
Sistema de posicionamiento:La luz rojaSoftware de control ::Cypcut
Formato gráfico admitido ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLugar de origen::China
Número de modelo::TY-6020JBServicio postventa proporcionado:Ingenieros disponibles para dar servicio a maquinaria en el extranjero
Precisión repetida ::+ -0.03mmTemperatura de funcionamiento::0 ° C-45 ° C
Humedad de trabajo ::5%-95%Fuente de láser:Chino o importado
Voltaje::AC380V ± 10% 50 HZ (60 HZ)Área de corte6000 * 2000mm

Ventaja de la máquina de láser de fibra


1. Compare con el láser tradicional, el láser de fibra es más protección del medio ambiente
2. Consumo de energía mucho menor: la eficiencia de conversión fotoeléctrica del láser de fibra 15 veces mayor que el láser tradicional.
3. Mayor calidad de punto láser: fuente láser de módulo único
4. Menor consumo: el consumo eléctrico es inferior a 7KW por hora.

Características principales de la cortadora láser de fibra


Cuerpo de la máquina:
1. Cuerpo de la máquina Taiyi con estructura de acero de 8 mm, tratamiento térmico de 600 ℃, soldadura precisa, para garantizar 20 años de uso sin deformación.
2. Pórtico con fundición de aleación de magnesio, fuerte estabilidad sin deformación, movimiento rápido.
3. Sistema de fumar de zonificación de alta eficiencia en ambos lados del cuerpo de la máquina, fuerte segmentación de polvo y recolección de humo, reducirá el daño al trabajador.
4. Reductor de brida de precisión y servomotor importados, velocidad de funcionamiento rápida.
5. 70 cuchillas y 6 barras deslizantes en la cama de la máquina, con cuchillas cercanas para reducir la advertencia de la máquina, barras deslizantes que funcionan con cilindros para cargar y descargar hojas fácilmente.
6. La caja de carga flexible se puede abrir por delante y por ambos lados, lo que es conveniente para las condiciones de trabajo de la máquina.

Especificación


Medio de fuente láserFibra
Rango de corte (L * W)6000 mm × 2000 mm
Carrera del eje Z250 mm
Max. velocidad de posicionamiento120 m / min
Eje X, Y Máx. acelerar la velocidad1.0G
Forma de enfriamientoRefrigeración por agua
Longitud de onda láser1070nm


Potencia de salida de fuente láser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opcional)

Min. brecha≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z± 0.01 mm
Espesor del material de corte (según el material)0,2 - 25 mm
Modelo de conductorServomotor importado
Requisitos de energía380V, 50/60 Hz
Temperatura de trabajo0-45 ℃
Tiempo de trabajo continuo24 horas
Peso de la máquinaCerca de 12000 Kgs
Nivel de protección total de la fuente de alimentación.IP54

Materiales aplicados


Acero inoxidable, acero al carbono, acero aleado, acero al silicio, acero al resorte, placa de galvanizado, placa decapada, placa de latón, placa de cobre, placa de aluminio, etc.

Detalles de la máquina


Por qué elegirnos


Nombre:Cuerpo de la máquina y accesorios

a.600 ℃ de tratamiento térmico, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal.
c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.

Nombre:Servomotor y controlador de CA El servomotor importado (eje Y accionado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
Nombre:Guías lineales de precisión

El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y accionamiento de cremallera de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.

Nombre:Cabeza de corte

El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte bajo la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.

Nombre:Fuente láser

Velocidad rápida, línea de corte de alta precisión y filo liso

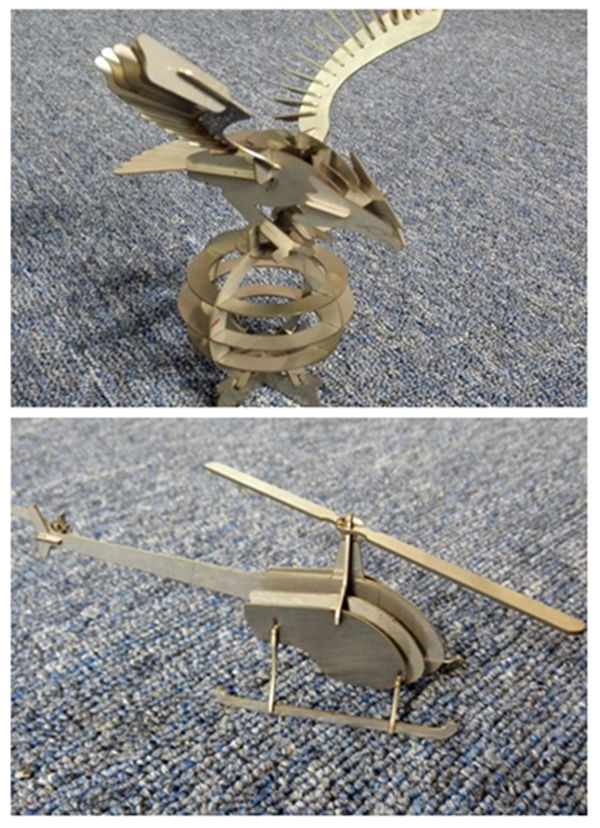

Cortar muestras


Formación


Servicio postventa, desde la formación hasta la instalación de la máquina (3 formas):

1. Se ofrecerá un video de capacitación y un manual del usuario en inglés para la instalación, operación, mantenimiento y solución de problemas, y una guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // y así sucesivamente, cuando se reúna Algunos problemas de instalación, uso o ajuste.
2. Su empresa puede organizar que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos de los equipos y los elementos operativos esenciales, tiempo de capacitación suficiente de 3 a 5 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de la operación.
3. Servicio de entrenamiento de instrucción puerta a puerta. la visa, los gastos de viaje y el alojamiento correrán a cargo del cliente. Es mejor contratar un traductor para nuestros dos ingenieros durante el período de capacitación. Tiempo de entrenamiento: 3-5 días.

Garantía


una). 1 año para toda la máquina para máquina de corte por láser de fibra metálica. (El daño causado por el hombre se negocia).
segundo). Fuente láser 2 años de garantía
do). Mantenimiento de por vida y suministro de repuestos
re). Capacitación gratuita para el personal de operaciones. (El ingeniero puede ir al extranjero se negocia).

Información de la empresa


Es un fabricante de maquinaria y equipo de alta tecnología especializado en el servicio de investigación, desarrollo, producción y ventas. Comenzamos a fabricar equipos láser, incluyendo máquinas de marcado láser, máquinas de soldadura láser y máquinas de corte láser, con más de 100 productos disponibles. Hemos establecido oficinas en China y en el extranjero. Oficina del este de China (Kunshan), sur de China (fábrica de Dongguan), oeste (Chongqing), norte de China (Pekín), centro de China (base de Hubei) y oficina de Zhejiang (planificación); Las estaciones de servicio también están disponibles en el extranjero: Tailandia, Turquía, India, Israel, Irán, Suiza, Polonia, Corea del Sur, Egipto, Argelia, Sri Lanka, Vietnam. Bienvenido a unirse a nuestra familia. en hacer contribuciones al mundo.
