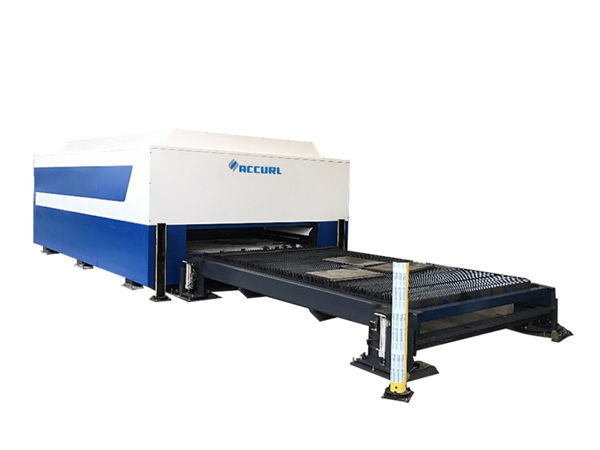

máquina de corte por láser de fibra de placa de metal con espesor de hasta 20 cm

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 20GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto

Solicitud::	Todo el material de metal	Espesor de corte:	Chapa galvanizada hasta 20 mm
Tipo de láser ::	Fibra	CNC o no ::	Sí
Modo de enfriamiento::	Refrigeración por agua	Software de control ::	Cypcut
Formato gráfico admitido ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origen::	China
Número de modelo::	TY-3015DD	Servicio postventa proporcionado:	Ingenieros disponibles para dar servicio a maquinaria en el extranjero
Precisión repetida ::	+ -0.03mm	Temperatura de funcionamiento::	0 ° C-45 ° C
Humedad de trabajo ::	5%-95%	Fuente de láser:	Chino o importado
Voltaje::	AC380V ± 10% 50 HZ (60 HZ)	Área de corte	3000 * 1500 mm
Nombre del producto:	Máquina de corte por láser de fibra de placa de metal con espesor de hasta 20 cm

Ventaja

1. Compare con el láser tradicional, el láser de fibra es más protección del medio ambiente:
2. Consumo de energía mucho menor: la eficiencia de conversión fotoeléctrica del láser de fibra 15 veces mayor que el láser tradicional.
3. Mayor calidad de punto láser: fuente láser de módulo único
4. Menor consumo: el consumo eléctrico es inferior a 7KW por hora.

Por qué elegirnos

Cuerpo de la máquina

1. Cuerpo de la máquina Taiyi con estructura de acero de 8 mm, tratamiento térmico de 600 ℃, soldadura precisa, para garantizar 20 años de uso sin deformación.
2. Pórtico con fundición de aleación de magnesio, fuerte estabilidad sin deformación, movimiento rápido.
3. Sistema de fumar de zonificación de alta eficiencia en ambos lados del cuerpo de la máquina, fuerte segmentación de polvo y recolección de humo, reducirá el daño al trabajador.
4. Reductor de brida de precisión y servomotor importados, velocidad de funcionamiento rápida.
5. 70 cuchillas y 6 barras deslizantes en la cama de la máquina, con cuchillas cercanas para reducir la advertencia de la máquina, barras deslizantes que funcionan con cilindros para cargar y descargar hojas fácilmente.
6. La caja de carga flexible se puede abrir por delante y por ambos lados, lo que es conveniente para las condiciones de trabajo de la máquina.

Sistema de manejo

1. El servo sistema importado de Schneider France garantiza la posibilidad de realizar un posicionamiento extremadamente preciso con la excelente propiedad de aceleración de respuesta dinámica y el método de control de circuito cerrado, y eso hace que el mecanismo de posicionamiento móvil funcione sin problemas, de manera confiable y sin mantenimiento; 2, motores en X, Y, eje Z; precisión de ubicación: ≤ ± 0.03 mm
Carril de guía de precisión, cremallera y piñón:
Marca superior en TAIWAN, HIWIN y YYC, utilizamos un nivel más alto de su compañía. El colimador preciso se utiliza para el montaje y la depuración del riel de guía, asegura una precisión mínima por debajo de 0.05 mm

Especificación

Fuente láser	IPG / Raycus / Max
Cuerpo de la máquina	estructura de pórtico
Viajes de trabajo	Mesa de control numérico de husillo de bolas de alta precisión con dispositivo de alimentación
Max velocidad de carrera	80m / min
Precisión de ubicación X / Y	0.03mm / m
Fuente de alimentación	380V 50Hz / 60Hz
Precisión de ubicación repetida X / Y	± 0.03 mm
Temperatura de funcionamiento	0 ° C-45 ° C
Aceleración máxima	1.0G
Máquina de potencia bruta	<16KVA
Materiales aplicados	Acero fino fino, acero inoxidable y otros tipos de láminas metálicas.
Área de corte	3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Peso total	7500KGS

Imágenes detalladas

	Nombre:Cuerpo de la máquina y accesorios a.600 ℃ de tratamiento térmico, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación. b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal. c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:AC servo motor y controlador El servomotor importado (eje Y impulsado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
	Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y accionamiento de cremallera de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.
Nombre:Cabeza de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte bajo la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.
	Nombre:Fuente láser Velocidad rápida, línea de corte de alta precisión y filo liso

Nombre:Cuerpo de la máquina y accesorios

a.600 ℃ de tratamiento térmico, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal.
c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.

Nombre:AC servo motor y controlador

El servomotor importado (eje Y impulsado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.

Nombre:Guías lineales de precisión

El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y accionamiento de cremallera de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.

Nombre:Cabeza de corte

El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte bajo la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.

Nombre:Fuente láser

Velocidad rápida, línea de corte de alta precisión y filo liso

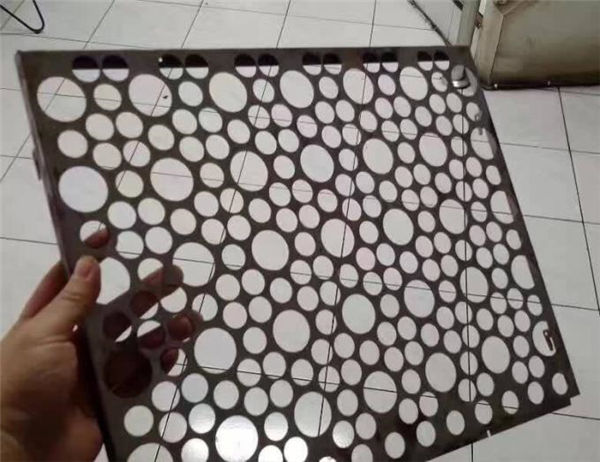

Cortar muestras

Formación

Servicio postventa, desde la formación hasta la instalación de la máquina (3 formas):
1. Video de capacitación y manual del usuario en inglés que se ofrecerán para la instalación, operación, mantenimiento y solución de problemas, y guía técnica para ser ofrecido por correo electrónico, fax, teléfono / whatsapp / skype // y así sucesivamente, cuando encuentre algunos problemas de instalación, uso o ajuste.
2.su compañía puede organizar que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos del equipo y los elementos esenciales de operación, tiempo de capacitación suficiente de 3 a 5 días, el contenido de la capacitación es el siguiente: a) Capacitación de software de dibujo común; b) Procedimientos de capacitación dentro y fuera de la máquina ; c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros d) Limpieza básica y mantenimiento de la máquina; e) Solución de problemas de hardware común; f) Precaución de operación,
3. Servicio de capacitación en instrucción puerta a puerta. la visa, los gastos de viaje y el alojamiento correrán a cargo del cliente. Es mejor contratar un traductor para nuestros dos ingenieros durante el período de capacitación. Tiempo de entrenamiento: 3-5 días.

Garantía

a) .1 año para toda la máquina (se negocia el daño artificial).

b). Mantenimiento permanente y suministro de repuestos

c). Capacitación gratuita para el personal de operaciones. (El ingeniero puede ir al extranjero se negocia).

Preguntas más frecuentes

P: ¿Cuál es el grosor máximo de la máquina de corte por láser que puede cortar?
R: Dependerá de la potencia del metal y del láser. Por ejemplo: si es de acero, calculará que 1 mm = 100 W, por lo que la máquina de corte láser 700 W puede cortar acero de 7 mm.

P: ¿Cuál es el material de Fiber Laser Cutting Machine que puede cortar?
R: Todo el metal se puede cortar con una máquina de corte por láser de fibra. Con algo de material reflectante, necesitaremos una mayor potencia de corte, como aluminio y cobre.

P: ¿Cuál es el tiempo de entrega de la máquina?
R: El tiempo de entrega para la máquina de corte láser de fibra estándar es de 30 días. Revisaremos el tiempo de entrega con una versión personalizada.
