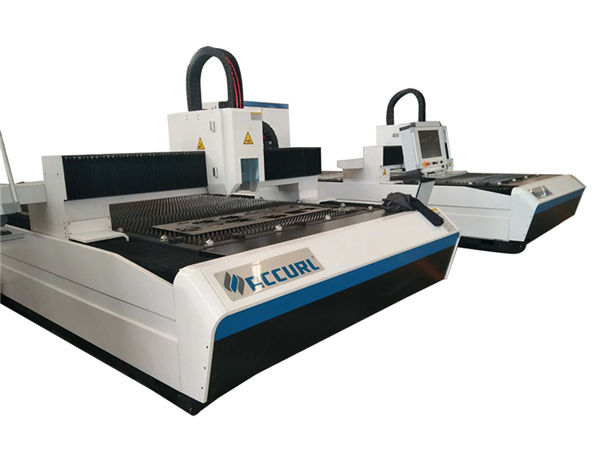

Máquina original de corte por láser de fibra láser para metal / acero aleado / cobre

Máquina original de corte por láser de fibra láser para metal / acero aleado / cobre

detalles del producto


Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 40GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto


Solicitud::Todo el material de metalEspesor de corte:SS hasta 12 mm, MS hasta 22 cm
Tipo de láser ::Láser de fibra original importadoEspesor máximo de corte:20 mm / CS; 10 mm / SS
Ancho min. De línea:0.1mmSoftware de control ::Cypcut
Formato gráfico admitido ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNombre de la marca::LÁSER TAIYI
Precisión repetida ::+/- 0.03mmTemperatura de funcionamiento::0 ° C-45 ° C
Modo de enfriamiento:Refrigeración por aguaFuente de láser:IPG / Nlight / Raycus / Max
Voltaje::AC380V ± 10% 50 HZ (60 HZ)Área de corte3000x1500mm

Ventaja de la máquina de láser de fibra


1. Estructura compacta, área de piso pequeña.
2. Estabilidad y confiabilidad del sistema de trayectoria de luz y sistema de control.
3. Alto rendimiento y bajo costo operativo, famoso láser de fibra IPG con un ciclo de vida de más de 100 mil horas.
4. Mayor calidad y eficiencia de corte, la velocidad de corte es de hasta 15 m / min con apariencia y un filo hermoso.
5. Servomotores de alta precisión, tornillos guía y guías con marcas famosas para garantizar la eficiencia y la precisión, lo que aumenta en gran medida la estabilidad y la fiabilidad.

Característica y propiedad


Adoptando la mundialmente famosa fuente láser de fibra Dlaser de Alemania y el cabezal de corte Laser Mech de EE. UU. Y el sistema de enfoque dinámico, puede cortar y perforar diferentes tipos de material metálico con alta precisión y alta velocidad.
Dado que el láser se transmite por fibra, no es necesario realizar mantenimiento ni ajustar la ruta óptica del láser. Reduce en gran medida la tasa de fallas de las máquinas y prolonga la vida útil.
El área de corte de gran formato cumple con las demandas de varios tipos de procesamiento de metales.
Dado que el láser se transmite por fibra, no es necesario realizar mantenimiento ni ajustar la ruta óptica del láser. Reduce en gran medida la tasa de fallas de las máquinas y prolonga la vida útil.
Dado que el láser se transmite por fibra, no es necesario realizar mantenimiento ni ajustar la trayectoria óptica del láser. Reduce en gran medida la tasa de fallas de la máquina y prolonga la vida útil.

Especificación


Medio de fuente láserFibra
Rango de corte (L * W)3000 mm × 15000 mm
Carrera del eje Z250 mm
Max. velocidad de posicionamiento120 m / min
Eje X, Y Máx. acelerar la velocidad1.0G
Forma de enfriamientoRefrigeración por agua
Longitud de onda láser1070nm


Potencia de salida de fuente láser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opcional)

Min. brecha≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z± 0.01 mm
Espesor del material de corte (según el material)0,2 - 25 mm
Modelo de conductorServomotor importado
Requisitos de energía380V, 50/60 Hz
Temperatura de trabajo0-45 ℃
Tiempo de trabajo continuo24 horas
Peso de la máquinaCerca de 12000 Kgs
Nivel de protección total de la fuente de alimentación.IP54

Materiales de corte


El láser de fibra puede cortar todo tipo de metales no ferrosos, como cobre, aluminio, estos materiales altamente reflectantes y tungsteno, también puede cortar acero inoxidable, acero al carbono, acero al manganeso, chapa galvanizada, plataforma de aluminio, placa de aleación de oro y otros rieles.

Industria de la aplicación


Adecuado para acero inoxidable, acero al carbono, acero aleado, cobre, latón, acero, acero galvanizado, aleación de níquel titanio, aleación de níquel cromo y materiales metálicos de aleación de titanio
Aplicación de la máquina de corte por láser de fibra:
corte de metales, fabricación de interruptores eléctricos, aeroespacial, maquinaria alimentaria, maquinaria textil,
maquinaria de ingeniería, fabricación de locomotoras, maquinaria agrícola y forestal, fabricación de elevadores, vehículos especiales, electrodomésticos, herramientas, procesamiento, fabricación de TI, maquinaria petrolera, maquinaria para alimentos, herramientas de diamante, soldadura, equipo de soldadura, materiales metálicos, decoración publicitaria, tratamiento de superficies con láser de servicios de procesamiento extranjeros, como todo tipo de industria de procesamiento de maquinaria.

Imágenes detalladas






Nombre:Cuerpo de la máquina y accesorios

a.600 ℃ de tratamiento térmico, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal.
c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.

Nombre:AC servo motor y controlador

El servomotor importado (eje Y impulsado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.





Nombre:Guías lineales de precisión

El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y accionamiento de cremallera de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.

Nombre:Cabeza de corte



El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte bajo la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.





Nombre:Fuente láser

Velocidad rápida, línea de corte de alta precisión y filo liso

Cortar muestras


Servicio de preventa


1. corte de muestra gratis,
Para pruebas / cortes de muestras gratis, envíenos su archivo CAD, haremos el corte aquí y haremos un video para mostrarle el corte, o le enviaremos una muestra para verificar la calidad del corte.
2. Diseño de máquina personalizado
Según la aplicación del cliente, podemos revisar nuestra máquina en consecuencia para la conveniencia del cliente y la alta eficiencia de producción.

Servicio post venta


R. La máquina recibirá un video de capacitación y un manual del usuario en inglés para la instalación, operación, mantenimiento y solución de problemas, y deberá proporcionar una guía técnica por correo electrónico, fax, teléfono, Skype ...
B. Ofrecemos servicio técnico al sitio del cliente para la instalación y capacitación, el cliente deberá cubrir la visa, el boleto y el costo de vida local.
C. El cliente puede venir a nuestra fábrica para recibir capacitación. Ofreceremos capacitación sobre instalación, operación, resolución de problemas de la máquina y mantenimiento.
Durante la capacitación en nuestro taller, ofrecemos capacitación gratuita y costo de vida durante 7 días, límite de 2 personas.

Garantía


a) .1 año para toda la máquina (se negocia el daño artificial).
b). Fuente láser 2 años de garantía
c). Mantenimiento permanente y suministro de repuestos
d). Capacitación gratuita para el personal de operaciones. (El ingeniero puede ir al extranjero se negocia).

Preguntas más frecuentes


Q1: ¿Cómo puedo obtener la mejor máquina para mí?
Puede decirnos su material de trabajo, detallar el trabajo por imagen o video para que podamos juzgar si nuestra máquina puede satisfacer sus necesidades o no. Entonces podemos darle el mejor modelo depende de nuestra experiencia.

P2: Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
Le enviaremos el manual y la guía vedio en inglés, puede enseñarle cómo operar la máquina. Si aún no puede aprender cómo usarlo, podemos ayudarlo con el software de ayuda en línea "Teamviewer". O podemos hablar por teléfono, correo electrónico u otras formas de contacto.

P3: Si la máquina tiene un problema en mi lugar, ¿cómo podría hacerlo?
Podríamos enviarle piezas gratuitas en el período de garantía si las máquinas tienen algún problema bajo "uso normal".

P4: ¿Organiza el envío de las máquinas?
Sí, estimados clientes estimados, por el precio FOB o CIF, organizaremos el envío para usted. Por el precio EXW, los clientes deben organizar el envío por sí mismos o sus agentes.
