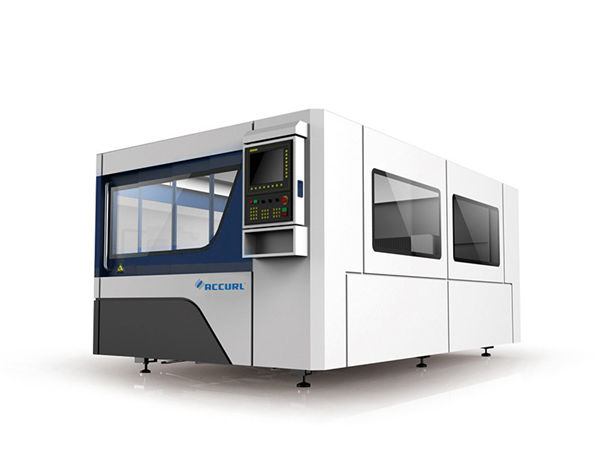

sistema de escape de humos exclusivo de la máquina de corte por láser de chapa galvanizada

sistema de escape de humos exclusivo de la máquina de corte por láser de chapa galvanizada

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 20GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto

Solicitud::Todo el material de metalEspesor de corte:Chapa galvanizada hasta 20 mm
Tipo de láser ::FibraCNC o no ::Sí
Modo de enfriamiento::Refrigeración por aguaSoftware de control ::Cypcut
Formato gráfico admitido ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLugar de origen::China
Número de modelo::TY-4020JBServicio postventa proporcionado:Ingenieros disponibles para dar servicio a maquinaria en el extranjero
Precisión repetida ::+ -0.03mmTemperatura de funcionamiento::0 ° C-45 ° C
Humedad de trabajo ::5%-95%Fuente de láser:Chino o importado
Voltaje::AC380V ± 10% 50 HZ (60 HZ)Área de corte3000 * 1500 mm

Ventaja de la máquina de láser de fibra

1. Compare con el láser tradicional, el láser de fibra es más protección del medio ambiente:



2. Consumo de energía mucho menor: la eficiencia de conversión fotoeléctrica del láser de fibra 15 veces mayor que el láser tradicional.
3. Mayor calidad de punto láser: fuente láser de módulo único



4. Menor consumo: el consumo eléctrico es inferior a 7KW por hora.



Por qué elegirnos

Cuerpo de la máquina:
1. El cuerpo de nuestra máquina con estructura de acero de 8 mm, tratamiento térmico de 600 ℃, soldadura precisa, para garantizar un uso de 20 años sin deformación.
2. Pórtico con fundición de aleación de magnesio, fuerte estabilidad sin deformación, movimiento rápido.
3. Sistema de fumar de zonificación de alta eficiencia en ambos lados del cuerpo de la máquina, fuerte segmentación de polvo y recolección de humo, reducirá el daño al trabajador.
4. Reductor de brida de precisión y servomotor importados, velocidad de funcionamiento rápida.

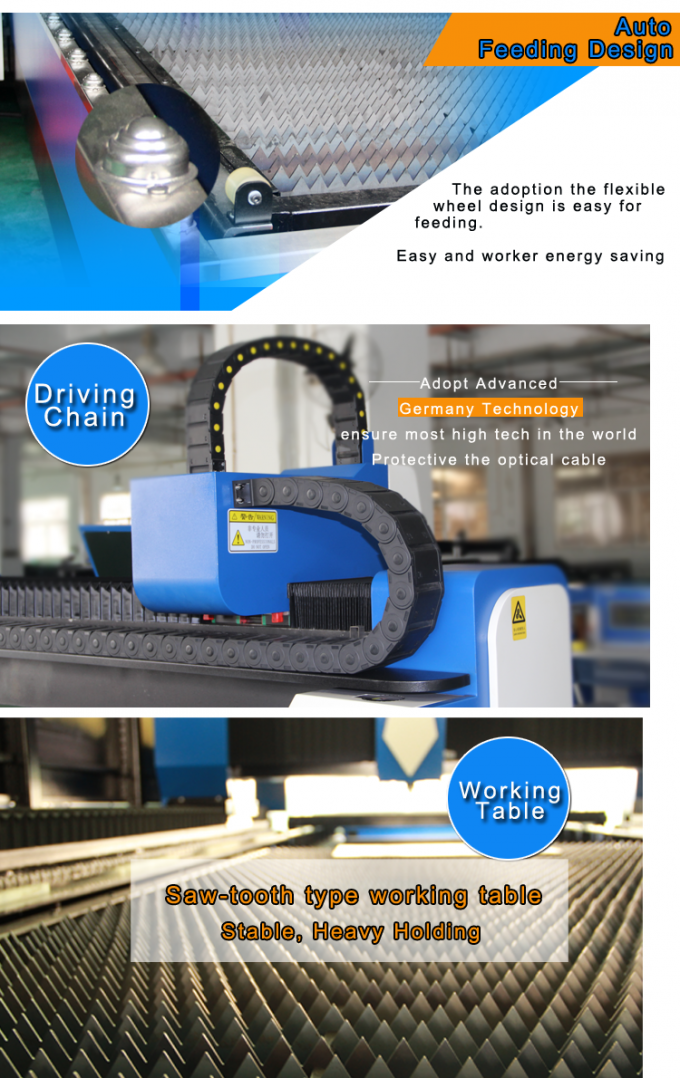

5. 70 cuchillas y 6 barras deslizantes en la cama de la máquina, con cuchillas cercanas para reducir la advertencia de la máquina, barras deslizantes que funcionan con cilindros para cargar y descargar hojas fácilmente.
6. La caja de carga flexible se puede abrir por delante y por ambos lados, lo que es conveniente para las condiciones de trabajo de la máquina.

Especificación

Fuente láserIPG / Raycus / Max
Cuerpo de la máquinaestructura de pórtico
Viajes de trabajoMesa de control numérico de husillo de bolas de alta precisión con dispositivo de alimentación
Max velocidad de carrera80m / min
Precisión de ubicación X / Y0.03mm / m
Fuente de alimentación380V 50Hz / 60Hz
Precisión de ubicación repetida X / Y± 0.03 mm
Temperatura de funcionamiento0 ° C-45 ° C
Aceleración máxima1.0G
Máquina de potencia bruta<16KVA
Materiales aplicadosAcero fino fino, acero inoxidable y otros tipos de láminas metálicas.
Área de corte3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Peso total7500KGS

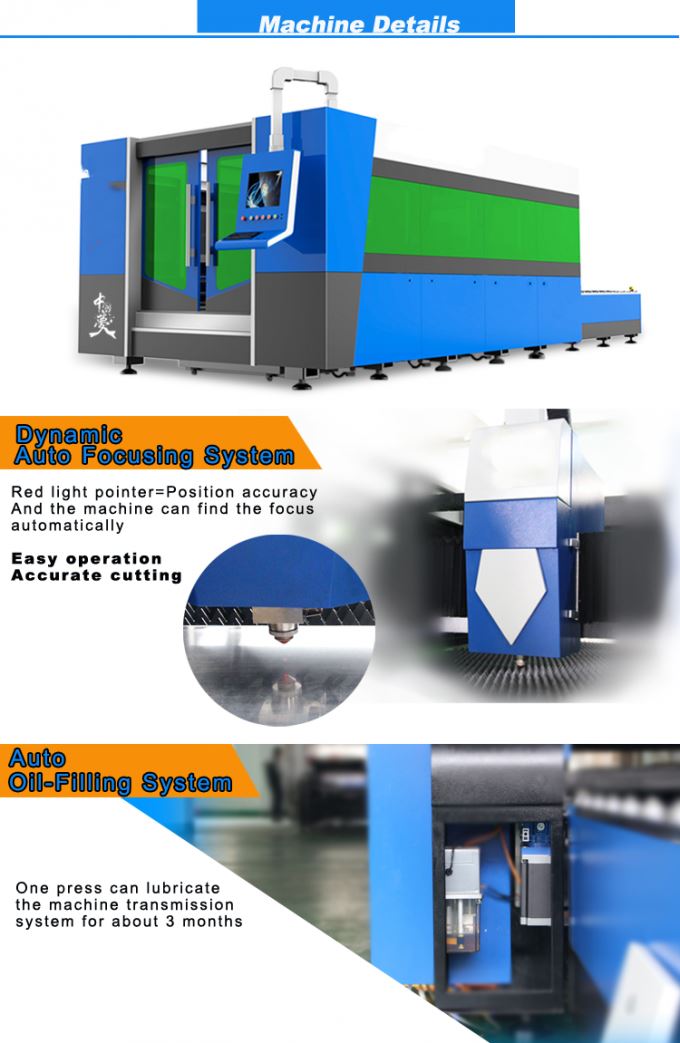

Imágenes detalladas

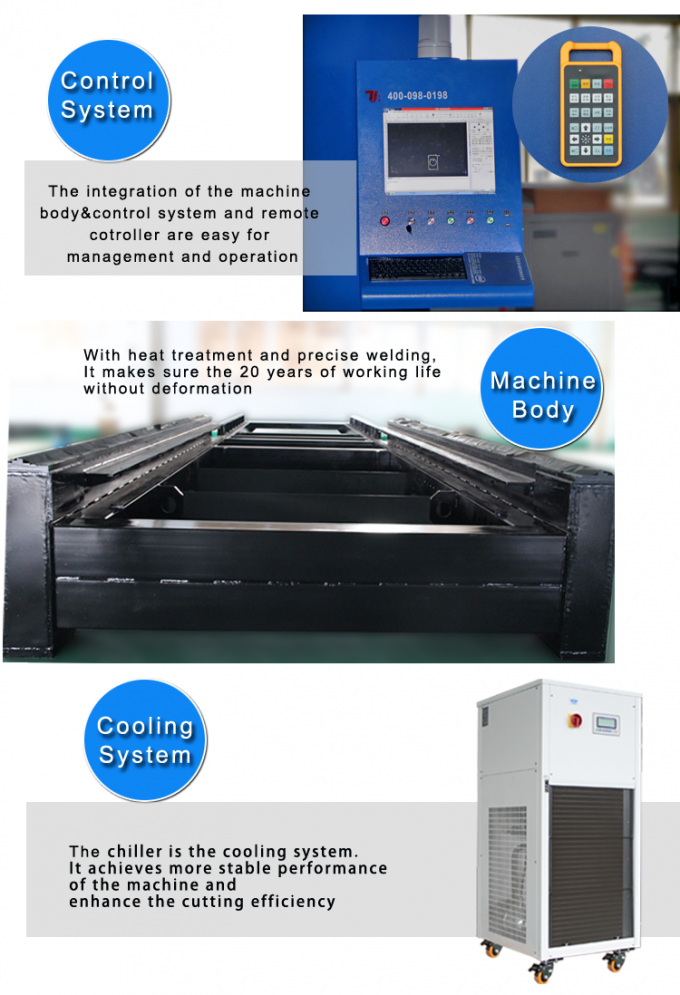

Nombre:Cuerpo de la máquina y accesorios

a.600 ℃ de tratamiento térmico, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal.
c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.

Nombre:AC servo motor y controlador

El servomotor importado (eje Y impulsado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.





Nombre:Guías lineales de precisión

El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y accionamiento de cremallera de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.

Nombre:Cabeza de corte



El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte bajo la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.





Nombre:Fuente láser

Velocidad rápida, línea de corte de alta precisión y filo liso

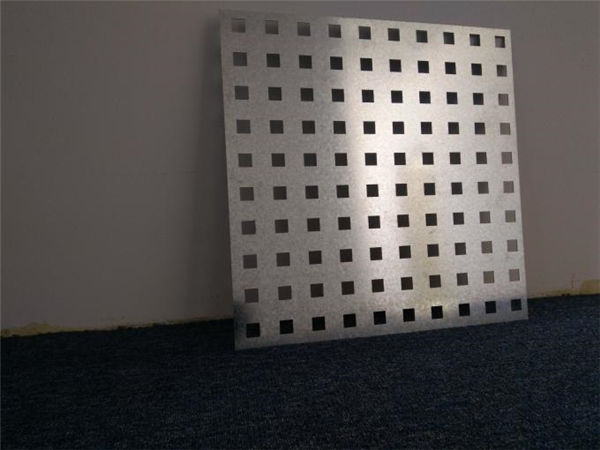

Cortar muestras

Formación

Después de firmar el contrato, su empresa puede hacer que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos del equipo y los elementos esenciales de funcionamiento, tiempo de capacitación suficiente de 1 a 3 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros;
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de operación,

Garantía

a) .1 año para toda la máquina para la máquina de marcado láser de fibra metálica. (El daño causado por el hombre se negocia).
b). Fuente láser 2 años de garantía
c). Mantenimiento permanente y suministro de repuestos
d). Capacitación gratuita para el personal de operaciones. (El ingeniero puede ir al extranjero se negocia).
