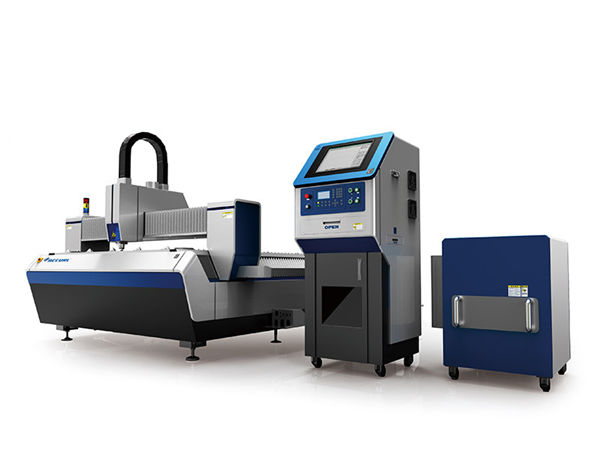

cortadora de chapa cnc / cortadora de tubos

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 40GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto

Solicitud::	Todo el material de metal	Espesor de corte:	SS hasta 12 mm, MS hasta 22 cm
Tipo de láser ::	Láser de fibra original importado	CNC o no:	Sí
Ancho min. De línea:	0.1mm	Formato gráfico admitido ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Aceleración máxima:	1.0G	Precisión repetida ::	+/- 0.03mm
Temperatura de funcionamiento::	0 ° C-45 ° C	Modo de enfriamiento:	Refrigeración por agua
Peso (kg):	8600	Voltaje::	AC380V ± 10% 50 HZ (60 HZ)
Área de corte	3000x1500mm	Producto:	Cortadora de chapa cnc / cortadora de tubos

Ventaja de la máquina de láser de fibra

1) El corte por láser de fibra es el proceso más rápido para chapa delgada.
2) Se obtiene una calidad de superficie de "corte limpio".
3) Los materiales reflectantes como aluminio, cobre y latón se pueden cortar con facilidad.
4) El costo del proceso de piezas es muy bajo.
5) Poco o ningún costo de mantenimiento.
6) El costo de la parte consumible es bajo. Las únicas partes que deben cambiarse son boquillas, cerámicas y gafas de protección durante largos períodos. No hay otros costos de consumibles.
7) La vida del resonador supera las 100.000 horas de trabajo.
8) El sistema de circuito cerrado de doble husillo de bolas y el sistema CNC de tipo abierto importado garantizan una alta
precisión y alta eficiencia de trabajo durante el corte a alta velocidad.
9) Colocación estándar de láser de fibra de 2KW y láser de fibra opcional de 500W-4000W
Colocación estándar de láser de fibra de 500 W y fibra opcional de 1000 W IPG o N-light.
Bajos costos de operación y mantenimiento. Lograr el retorno de la inversión a largo plazo y la maximización de los ingresos.
10) El diseño del gabinete se ajusta al estándar CE para un procesamiento confiable y seguro.
El cambiador de paletas es conveniente para cargar y descargar material, lo que mejora la eficiencia.
La estructura abierta es fácil y conveniente para cargar y descargar material.
El dispositivo de recolección de cajones hace que recibir materiales sea más conveniente
11) Con el objetivo de cortar a alta velocidad, fortalecer el cuerpo de la máquina soldada después de 2 veces de proceso de envejecimiento, asegurando la precisión a largo plazo y la estabilidad del rendimiento.

Características principales de la cortadora láser de fibra

1) Adopción de la famosa fuente láser de fibra Dlaser de Alemania y el cabezal de corte Mech de láser de EE. UU.
Sistema de enfoque dinámico, puede cortar y perforar diferentes tipos de material metálico con alta precisión
y de alta velocidad.
2) Dado que el láser se transmite por fibra, no es necesario realizar mantenimiento ni ajustar la ruta óptica del láser.
Reduce en gran medida la tasa de fallas de las máquinas y prolonga la vida útil.
3) El área de corte de gran formato cumple con las demandas de varios tipos de procesamiento de metales.

Especificación

Medio de fuente láser	Fibra
Rango de corte (L * W)	3000 mm × 15000 mm
Carrera del eje Z	250 mm
Max. velocidad de posicionamiento	120 m / min
Eje X, Y Máx. acelerar la velocidad	1.0G
Forma de enfriamiento	Refrigeración por agua
Longitud de onda láser	1070nm
Potencia de salida de fuente láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. brecha	≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z	± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z	± 0.01 mm
Espesor del material de corte (según el material)	0,2 - 25 mm
Modelo de conductor	Servomotor importado
Requisitos de energía	380V, 50/60 Hz
Temperatura de trabajo	0-45 ℃
Tiempo de trabajo continuo	24 horas
Peso de la máquina	Cerca de 8600 kilogramos
Nivel de protección total de la fuente de alimentación.	IP54

Tabla de referencia de espesor de corte

Láser de potencia	Espesor máximo de corte
Láser de potencia	Acero al carbono (mm)	Acero inoxidable (mm)	Aluminio (mm)	Latón (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Parámetro anterior solo para referencia

Industrias de aplicación

Adecuado para tecnología aeroespacial, fabricación de aviones, fabricación de cohetes, fabricación de robots, fabricación de elevadores, fabricación de barcos, corte de chapa, muebles de cocina, componentes electrónicos, piezas de automóviles, refrigeración y tuberías de ventilación, letreros, industria de procesamiento de piezas metálicas y otras

Imágenes detalladas

	Nombre:Cuerpo de la máquina y accesorios a.600 ℃ de tratamiento térmico, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación. b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal. c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:AC servo motor y controlador El servomotor importado (eje Y impulsado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
	Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y accionamiento de cremallera de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.
Nombre:Cabeza de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte bajo la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.
	Nombre:Fuente láser Velocidad rápida, línea de corte de alta precisión y filo liso

Nombre:Cuerpo de la máquina y accesorios

a.600 ℃ de tratamiento térmico, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal.
c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.

Nombre:AC servo motor y controlador

El servomotor importado (eje Y impulsado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.

Nombre:Guías lineales de precisión

El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y accionamiento de cremallera de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.

Nombre:Cabeza de corte

El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte bajo la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.

Nombre:Fuente láser

Velocidad rápida, línea de corte de alta precisión y filo liso

Formación

1.El video de capacitación y el manual del usuario en inglés se ofrecerán para la instalación, operación, mantenimiento y solución de problemas, y la guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // y así sucesivamente, cuando se reúna Algunos problemas de instalación, uso o ajuste.

2.Su compañía puede organizar que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos del equipo y los elementos esenciales de operación, tiempo de capacitación suficiente de 3 a 5 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de la operación.
3. Servicio de capacitación en instrucción puerta a puerta. la visa, los gastos de viaje y el alojamiento correrán a cargo del cliente. Es mejor contratar un traductor para nuestros dos ingenieros durante el período de capacitación. Tiempo de entrenamiento: 3-5 días.

Embalaje y envío

1.Nuestro estuche de madera es después del tratamiento de fumigación. No es necesario inspeccionar la madera, ahorrando tiempo de envío.
2. Todas las piezas de repuesto de la máquina estaban cubiertas por algunos materiales blandos, principalmente con lana de perla.
Evite todos los daños que puedan ocurrir en el proceso de entrega. Luego cubriremos el plástico con un envoltorio hermético, asegúrese de que estén intactos los materiales blandos cubiertos, evitando también la impermeabilidad y la herrumbre.
3.El exterior es una caja de madera con encofrado fijo.
4. La parte inferior de la caja de madera tiene un gato de hierro firme, conveniente para la manipulación y el transporte.
