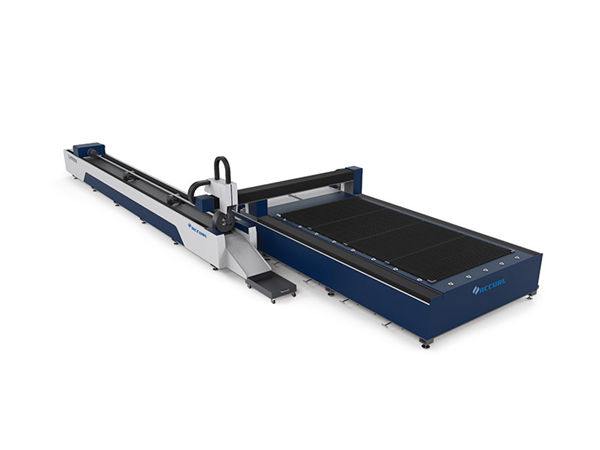

máquina de corte por láser 3d de tubos de metal / máquina de corte automática de tubos

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 20GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union, L / C
Capacidad de suministro: 50 sets por mes

Descripción detallada del producto

Solicitud::	Todo el material de metal	Espesor de corte:	SS hasta 10 mm, MS hasta 22 cm
Tipo de láser ::	Fibra	CNC o no ::	Sí
Modo de enfriamiento::	Refrigeración por agua	Software de control ::	Cypcut
Formato gráfico admitido ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origen::	China
Número de modelo::	TY-3015DG	Servicio postventa proporcionado:	Ingenieros disponibles para dar servicio a maquinaria en el extranjero
Precisión repetida ::	+ -0.03mm	Temperatura de funcionamiento::	0 ° C-45 ° C
Humedad de trabajo ::	5%-95%	Rango de procesamiento:	20-130mmx3000mm
Voltaje::	AC380V ± 10% 50 HZ (60 HZ)	Área de corte	3000 * 1500 mm estándar, más grande se puede personalizar

Cuerpo de la máquina

1. El cuerpo de nuestra máquina con estructura de acero de 8 mm, tratamiento térmico de 600 ℃, soldadura precisa, para garantizar un uso de 20 años sin deformación.
2. Pórtico con fundición de aleación de magnesio, fuerte estabilidad sin deformación, movimiento rápido.
3. Sistema de fumar de zonificación de alta eficiencia en ambos lados del cuerpo de la máquina, fuerte segmentación de polvo y recolección de humo, reducirá el daño al trabajador.
4. Reductor de brida de precisión y servomotor importados, velocidad de funcionamiento rápida.
5. 70 cuchillas y 6 barras deslizantes en la cama de la máquina, con cuchillas cercanas para reducir la advertencia de la máquina, barras deslizantes que funcionan con cilindros para cargar y descargar hojas fácilmente.
6. La caja de carga flexible se puede abrir por delante y por ambos lados, lo que es conveniente para las condiciones de trabajo de la máquina.

Ventaja de la máquina de corte por láser de fibra

1) Excelente calidad del haz: diámetro de foco más pequeño y alta eficiencia de trabajo, alta calidad.
2) Alta velocidad de corte: la velocidad de corte es superior a 60 m / min.
3) Funcionamiento estable: Adoptando los mejores láseres de fibra de importación del mundo, rendimiento estable, las piezas clave pueden
alcanzar 100,000 horas;
4) Alta eficiencia para la conversión fotoeléctrica: Comparar con la máquina de corte por láser de CO2,
La cortadora láser de fibra tiene tres veces la eficiencia de conversión fotoeléctrica
5) Bajo costo y bajo mantenimiento: Ahorre energía y proteja el medio ambiente. Tasa de conversión fotoeléctrica
es hasta 25-30%. Bajo consumo de energía eléctrica, es solo alrededor del 20% -30% del láser de CO2 tradicional
maquina de cortar. La transmisión de línea de fibra no necesita lentes reflectantes, ahorra costos de mantenimiento;
6) Operaciones fáciles: transmisión de línea de fibra, sin ajuste de trayectoria óptica;
7) Efectos ópticos súper flexibles: diseño compacto, requisitos de fabricación fáciles de flexibles.

Especificación

Medio de fuente láser	Fibra
Rango de corte (L * W)	3000 mm × 1500 mm
Carrera del eje Z	250 mm
Max. velocidad de posicionamiento	120 m / min
Eje X, Y Máx. acelerar la velocidad	1.0G
Forma de enfriamiento	Refrigeración por agua
Longitud de onda láser	1070nm
Potencia de salida de fuente láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. brecha	≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z	± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z	± 0.01 mm
Espesor del material de corte (según el material)	0,2 - 25 mm
Modelo de conductor	Servomotor importado
Requisitos de energía	380V, 50/60 Hz
Temperatura de trabajo	0-45 ℃
Tiempo de trabajo continuo	24 horas
Peso de la máquina	Cerca de 12000 Kgs
Nivel de protección total de la fuente de alimentación.	IP54

Imágenes detalladas

	Nombre: Cuerpo de la máquina y accesorios: tratamiento térmico de 600 ℃, enfriamiento por 24 horas en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación. b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal. c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:Servomotor y controlador de CA El servomotor importado (eje Y accionado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
	Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y bastidores de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.
Nombre:Cabezal de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte con la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.
	Nombre:Fuente láser de alta velocidad, línea de corte de alta precisión y filo liso

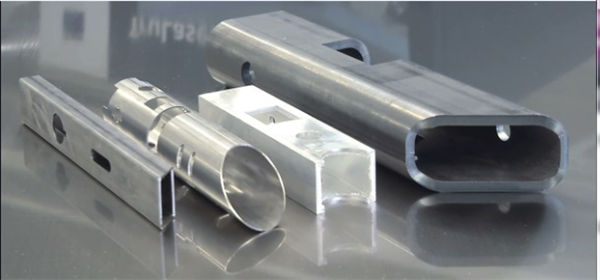

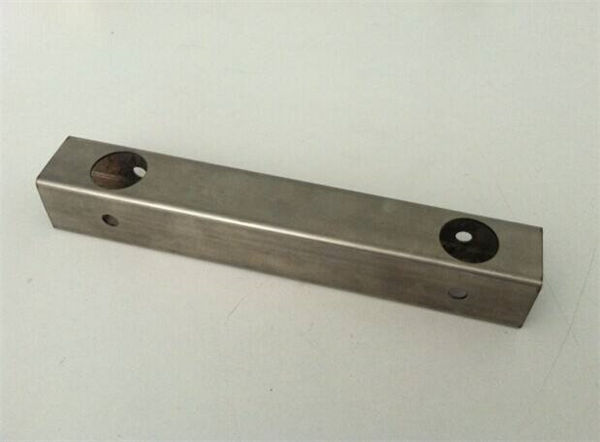

Cortar muestras

Formación

Después de firmar el contrato, su empresa puede hacer que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos del equipo y los elementos esenciales de funcionamiento, tiempo de capacitación suficiente de 1 a 3 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros;
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de operación
