mesa de intercambio de máquina de corte láser industrial completamente cerrada de alta precisión

mesa de intercambio de máquina de corte láser industrial completamente cerrada de alta precisión

detalles del producto


Certificación: ISO9001: 2008
Pago y condiciones de envío:
Cantidad de orden mínima: 1
Negociación de precio
Detalles de empaquetado: caja de madera
Tiempo de entrega: 7-15 días.
Capacidad de suministro: 1 unidades / mes

Descripción detallada del producto


Nombre del producto:Cortadora láser de fibra de mesa de intercambio completamente cerrada 3015 de 1kW a 4kWLáser de potencia:1kW a 4kW
Longitud de onda láser:1080nmÁrea de trabajo:3000 * 1500 mm
Cabeza de corte:RaycoolsEnfriador:S&A
Sistema de corte CNC:AHEADCUT

Descripción del producto

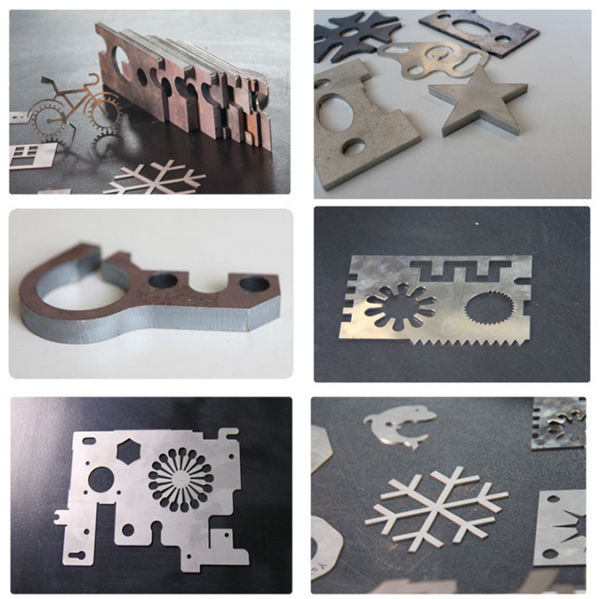

La máquina de corte por láser de fibra es popular en varios campos, como la marca publicitaria, el carácter publicitario, el gabinete eléctrico de alto / bajo voltaje, las piezas del mecanismo, los utensilios de cocina, los automóviles, la mecánica, la artesanía de metal, la hoja de sierra, etc. Es capaz de diversos metales como acero inoxidable, acero al carbono, acero aleado, acero de resorte, aluminio, aleación de aluminio, chapa galvanizada, placa de decapado, cobre, plata, oro, titanio y otras chapas, tuberías y tubos, etc.
1. Nuestra máquina adopta una estructura de pórtico móvil, tornillo importado de alta precisión y guía lineal, transmisión suave, alta precisión.
2. Con la viga móvil como una estructura soldada completa, el desbaste después del recocido y luego el tratamiento de envejecimiento por vibración, nuestra plataforma de la máquina puede eliminar por completo el estrés de la soldadura y el mecanizado, buena rigidez, alta precisión se puede mantener durante mucho tiempo. deformarse
3. Los ejes X, Y, Z se importan del servomotor japonés, alta precisión, alta velocidad, alto par, alta inercia, rendimiento estable y duradero para garantizar la alta velocidad y aceleración de la máquina.
4. Utilizando muchos módulos de funciones especiales de control de corte por láser, potente interfaz de máquina humana, fácil de operar basado en el sistema operativo Windows, sistema CNC de máquina de corte por láser de fibra integrado.
5. La investigación y el desarrollo independientes del software de anidamiento personalizado, la máquina de corte CNC para lograr un corte a tiempo completo, un corte eficiente y un corte de alta tasa de anidación, es la garantía fundamental de un ahorro efectivo de material, mejorar la eficiencia de corte.
6. Adopta el cabezal de corte láser de fibra Raytools y la sensibilidad capacitiva, inducción de alta precisión y capacidad de respuesta, rendimiento más estable y confiable.
7. Válvula proporcional de control electrónico de alta precisión importada, control preciso de la presión de gas auxiliar de corte, para lograr los mejores resultados de corte.

Presupuesto


modelo1530
Longitud de onda láser1080nm
Espesor de corte0.2-16mm
Potencia de salida láser1000W
Rango de procesamiento máximo3000 * 1500 mm
Modo de accionamiento de la máquinapiñón y piñón importados
Y X. precisión de posicionamiento del eje± 0.01 mm
Exactitud de posicionamiento repetido del eje XY± 0.01 mm
Modo de suministro de energía380V / 50Hz
Velocidad máxima de corte45m / min
Ancho mínimo de línea de corte0.02mm
Modo de enfriamientoRefrigeración por agua 3P

Controlador cnc Aheadcut usa


Este sistema utiliza el sistema de corte CNC de vanguardia de EE. UU. (Aheadcut), arquitectura líder internacional basada en el bus de la industria EtherCAT, transmisión rápida de datos de seguridad y estabilidad, se usa ampliamente en varias áreas de control y procesamiento de precisión. VENTANAS como plataforma, con estructura abierta, simple La operación, fácil de aprender, es la mayor diferencia entre el sistema CNC y el sistema tradicional de control de números. El sistema proporciona parámetros de la máquina, programa PLC, fácil de usar de acuerdo con sus necesidades para configurar y ajustar la prueba, para lograr los requisitos funcionales complejos de la máquina. Configuración básica de hardware:
Unidad de control CNC (computadora de control industrial);
Módulo de interfaz (módulo de E / S y módulo de control de eje);
Panel de operación NC, caja de operación inalámbrica;
Cable estándar relativo (cable de pantalla, cable de operación, cable de alimentación).
Configuración básica del software:
Plataforma de operación de software CNC (XP / WIN7)

Cabezal de corte Raytools


Cabezal de corte con RAYTOOLS Cabezal de corte dedicado de corte láser de fibra diseñado por Suiza para garantizar una alta precisión y eficiencia en el corte. El cabezal de corte está equipado con un dispositivo de detección capacitiva sin contacto. Se puede lograr una función de seguimiento automático del eje Z muy estable, eliminando la influencia del corte debido a la placa asperosa, y luego mejorar la tasa de calificación de los productos. La máquina de corte por láser está equipada con lente de enfoque, para satisfacer las necesidades de los clientes de la placa de corte. Reemplazo de lente usando el tipo de cajón, todo el proceso de reemplazo es muy conveniente y rápido. El sistema óptico tiene las ventajas de alta eficiencia, estabilidad, calibración, mantenimiento, etc. Todo el sistema óptico está protegido por aire limpio y positivo para garantizar que la lente óptica y las boquillas no estén contaminadas.
