cuchilla mesa cnc industrial máquina de corte por láser funcionamiento estable bajo mantenimiento

cuchilla mesa cnc industrial máquina de corte por láser funcionamiento estable bajo mantenimiento

detalles del producto


Certificación: CE / FDA / ISO
Número de modelo: RL-3015-500
Pago y condiciones de envío:
Cantidad mínima de pedido: 1 SET
Precio: USD Negociable
Detalles de empaquetado: caja de madera contrachapada con correa de metal
Tiempo de entrega: 15-30 días hábiles
Términos de pago: T / T, L / C, Western Union, MoneyGram
Capacidad de suministro: 2000 unidades por año

Descripción detallada del producto


Tipo de láser:Láser de fibraÁrea de corte1500 * 3000mm
Modo de enfriamiento:Refrigeración por aguaSolicitud:Corte de material de metal
Tensión de trabajo:380V / 50HzMesa de trabajo:Mesa de cuchillas
Condición:NuevoLáser de potencia:500W
Carga máxima de la mesa de trabajo:1000kgsPrecisión de posicionamiento:± 0.05 mm

Características de la máquina de corte por láser de fibra metálica


La cortadora láser de alta potencia con la más alta precisión en China, puede cortar el diseño de puertas de metal con gran tamaño y cortar perfectamente hasta 22 mm de acero dulce, acero inoxidable de 12 mm, aluminio de 10 mm, latón de 5 mm, cobre de 4 mm y láminas de acero galvanizado de 4 mm.
Ventaja de la máquina de corte por láser de tubo metálico CNC Bodor:
1. El motor del controlador eléctrico en el dispositivo giratorio ajusta la velocidad libremente, fácil trabajo, poco ruido, alta velocidad de rotación, alta precisión.
2. La línea de intersección se puede cortar. La mejor opción para la construcción tubular.
3. Dispositivo de transmisión de alta precisión importado que funciona perfectamente con el sistema servo, por lo que puede garantizar la precisión y la eficiencia de corte.
4. Excelente calidad de ruta: punto láser más pequeño y alta eficiencia de trabajo, alta calidad.
5. Alta velocidad de corte: la velocidad de corte es 2-3 veces mayor que la misma máquina de corte láser de CO2 de potencia.
6. Funcionamiento estable: adopte los mejores láseres de fibra de importación del mundo, rendimiento estable, las piezas clave pueden alcanzar las 100.000 horas;
7. Alta eficiencia para la conversión fotoeléctrica: Compare con la máquina de corte por láser de CO2, la máquina de corte por láser de fibra tiene tres veces la eficiencia de conversión fotoeléctrica.
8. Bajo costo: ahorre energía y proteja el medio ambiente. La tasa de conversión fotoeléctrica es de hasta 25-30%. Bajo consumo de energía eléctrica, es solo alrededor del 20% -30% de la máquina de corte láser de CO2 tradicional.
9. Bajo mantenimiento: la transmisión de la línea de fibra no necesita lentes reflejos, ahorra costos de mantenimiento;
10. Operaciones fáciles: transmisión de línea de fibra, sin ajuste de trayectoria óptica.

¿Qué materiales puede grabar y cortar nuestra máquina?


Fuente láser de fibra de 500 W
MaterialEspesor (mm)Velocidad (m / min)Presión de gas (MPA)GasAltura de corte (mm)
Acero inoxidable0.5> 181N20.6
18.4~12> 1.1N20.6
21.8~2.4> 1.8N20.6
30.84~1.2> 2.0N30.6
Acero carbono18.4~121O21
23~4.20.6~0.8O21
31.5~2.10.25~0.4O21
41.2~1.50.15~0.2O21
50.9~1.20.15~0.2O21
60.72~0.960.1~0.2O21

Ventajas para la cortadora láser industrial


1. Admite diferentes formatos de imágenes como Al, DXF, PLT, Gerber, puede leer códigos ISO G estándar de MaterCam, Type3, como software de anidamiento.
2. Optimización automática cuando se abre o conduce en un archivo DXF, como eliminar líneas repetidas, fusionar líneas conectadas, reconocer el archivo de corte de entrada / salida y la clasificación de archivos. El usuario puede decidir hacer el trabajo anterior manualmente, o dejar que el controlador lo haga automáticamente.
3. Soporta funciones convencionales de edición de imágenes
4. Seguir lo que ves es lo que obtienes, establecer entrada / salida de plomo, compensación de corte, fusión, puentear, quemar, guardar espacio ... etc.
5. Función única de vista previa del flujo de trabajo de corte.
6. Admite la perforación segmentaria, la perforación progresiva, la perforación previa, la perforación eléctrica, la configuración independiente de la potencia del vatio láser, la frecuencia, el tipo de láser, el tipo de aire, la presión y la altura de corte automático durante la perforación y el corte.
7. Soporte para establecer la velocidad de entrada / salida del cable por separado de acuerdo con el ajuste de la potencia del láser.
8. Gran almacenamiento, lo que permite al usuario guardar todos los parámetros de corte para usarlo nuevamente en el mismo material.
9. Recuperación del punto de interrupción, el CNC puede volver al punto donde se detuvo el corte, permitiendo el corte parcial de la lima. Puede ir a cualquier punto para comenzar allí después de parar o pausar.
10. El mismo software puede soportar el corte de tubos redondos y el corte de placas, la programación es la misma y el corte transversal.
11. Soporte para cortar a la altura establecida, busque automáticamente el borde y comience desde el exterior de la pieza de trabajo, o levante cuando la antorcha esté fuera de la pieza de trabajo.
12. Potente capacidad de expansión, más de 15 procesos de programación de PLC, más de 30 procesos programables.
13. La entrada / salida y la entrada de alarma son programables, admiten control remoto inalámbrico y admiten Internet.

Parámetro técnico


Área de trabajo3000 * 1500 mm
Controlador + seguidor de alturaCypcut
Fuente láserFuente láser de fibra 500W
Longitud de onda1070nm ± 10nm
Cabeza laserOpcional
Gear and RackAlemania
Carril de guíaTaiwán HIWIN
Precisión de posicionamiento≤ ± 0.04mm
Espesor de corte1-6mm
Max velocidad de corte40000mm / min (según materiales)
Tensión de trabajoAC220V / 110V ± 10% 50HZ / 60HZ
Ancho min. De línea≤0.12mm
TransmisiónReductor servo Yaskawa 850W + FASTON
eje ZYaskawa 400W + freno
EnfriamientoRefrigeración por agua
EstructuraTubo de acero soldado de 10 mm de espesor, pórtico de aleación de aluminio
El consumo de energía≤7.5KW

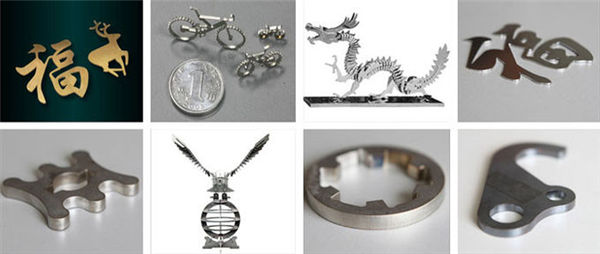

Materiales aplicados de la cortadora láser de fibra de 500W


El cortador de fibra se utiliza principalmente para el corte de acero al carbono, acero dulce, acero inoxidable, acero al silicio, aleación de aluminio, aleación de titanio, chapa de acero galvanizado, cartón decapado, placa de aluminio y zinc, cobre y muchos tipos de materiales metálicos. Es un cortador láser cnc que se puede utilizar para realizar cortes de alta precisión. También se puede llamar máquina cortadora de fibra, cortadora láser de fibra óptica, cortadora láser para metal, cortadora de fibra, corte de acero al carbono, cortadora láser cnc.

Industria aplicada de la cortadora láser de fibra de 500 W


Esta cortadora láser para metal se aplica en el procesamiento de chapa, aviación, vuelos espaciales, electrónica, electrodomésticos, piezas de metro, automóviles, maquinaria, componentes de precisión, barcos, equipos metalúrgicos, elevadores, electrodomésticos, regalos y artesanías, procesamiento de herramientas, adornos, publicidad, procesamiento de metales en el extranjero diversas industrias de procesamiento de fabricación.
