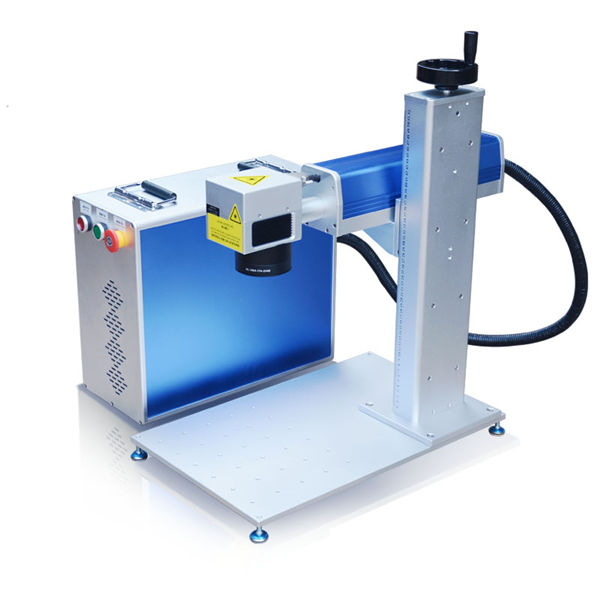

máquina de grabado láser de fibra Diseño del cuerpo de la máquina de 10 metros

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 40GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto

Solicitud:	Todo el material de metal	Espesor de corte:	SS de hasta 1 mm
Tipo de láser:	Láser de fibra original importado	Espesor máximo de corte:	20 mm / CS; 10 mm / SS
Ancho min. De línea:	0.1mm	Software de control:	Cypcut
Formato gráfico compatible:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Nombre de la marca:
Precisión repetida:	+/- 0.03mm	Temperatura de funcionamiento:	0 ° C-45 ° C
Modo de enfriamiento:	Refrigeración por agua	Fuente de láser:	IPG / Nlight / Raycus / Max
Voltaje:	AC380V ± 10% 50 HZ (60 HZ)	Área de corte	3000x1500mm

Solicitud

Aplicado para la tira de acero inoxidable estándar con un espesor de 0.2 a 14 mm

Producto

Cortar círculo redondo de 100-800 mm

Configuración del proyecto

código	ít
1	Sistema de eliminación de chatarra
2	Brazo mecánico
3	Máquina de corte por láser
4	El armario de control eléctrico central.
5	Sistema de refrigeración
6	Máquina de alimentación

Especificaciones de la máquina láser

Medio de fuente láser	Fibra
Rango de corte (L * W)	10000 mm × 15000 mm
Carrera del eje Z	250 mm
Max. velocidad de posicionamiento	120 m / min
Eje X, Y Máx. acelerar la velocidad	1.0G
Forma de enfriamiento	Refrigeración por agua
Longitud de onda láser	1070nm
Potencia de salida de fuente láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. brecha	≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z	± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z	± 0.01 mm
Espesor del material de corte (según el material)	0,2 - 25 mm
Modelo de conductor	Servomotor importado
Requisitos de energía	380V, 50/60 Hz
Temperatura de trabajo	0-45 ℃
Tiempo de trabajo continuo	24 horas
Peso de la máquina	Cerca de 12000 Kgs
Nivel de protección total de la fuente de alimentación.	IP54

Parámetro de la máquina de corte por láser

El lecho del torno está hecho de la estructura de soldadura general, después del recocido después del alivio de la tensión fueron mecanizados en bruto y el tratamiento secundario de envejecimiento por vibración del acabado del metal, resuelve mejor el estrés debido a la soldadura, mejorando así en gran medida la estabilidad de la máquina herramienta. X, Y, El eje Z adopta el servomotor japonés, equipado con reductor de engranajes de rectificado de alta precisión y cremallera de rigidez, una guía lineal de alta precisión, como un mecanismo de transmisión eficiente, garantiza efectivamente la precisión de la transmisión; la máquina está equipada con un dispositivo de lubricación automática, el área de corte tiene un escape de polvo dispositivo, carro de desecho en la parte inferior del área de corte, movimiento de corte mecánico, mantener una operación de llenado deficiente del arco, no es necesario volver al origen después de un recorrido de corte único, ahorrando así mucho tiempo, la velocidad de corte mejoró enormemente. Por cálculo, puede mejorar la eficiencia de más del 15% del corte con esta mejora.

El control de movimiento de la cama de corte móvil mediante una cadena accionada por un servomotor, la superficie de la cama está hecha de cobre y tapa de cilindro de aluminio, la tapa de cobre puede reducir la placa de arañazos de manera efectiva, reducir el costo de reemplazo.

Recolección, desenrollado, enderezado, parámetros del dispositivo de alimentación

Código	Actuación	Parámetro	Observación
1	peso máximo de carga de la bobina	10 t (máximo)
2	Ancho de la bobina	200 mm ～ 1300 mm
3	Espesor de la bobina	0.3mm ～ 1.5mm
4	diámetro interno del rollo de material	Ø460-530mm
5	diámetro exterior del rollo de material	Ø1300mm (máx.)
6	velocidad de la línea de producción	20m / min
7	modo de carga	carro de carga
8	Método de tensión	distensión hidráulica
9	método de frenado	Freno de disco neumático
10	Control de alimentación	inducción electrica
11	desenrollar	control de frecuencia
12	Portador; Material con cofre	automático
13	dispositivo de prensado	Automático
14	Rodillo plano	arriba 11 abajo 12
15	pellizco	1set
16	alimentador	rodillo de presión
17	Conductor del alimentador	servo motor

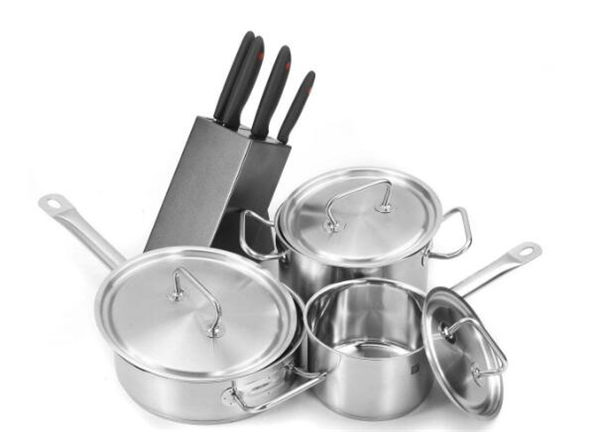

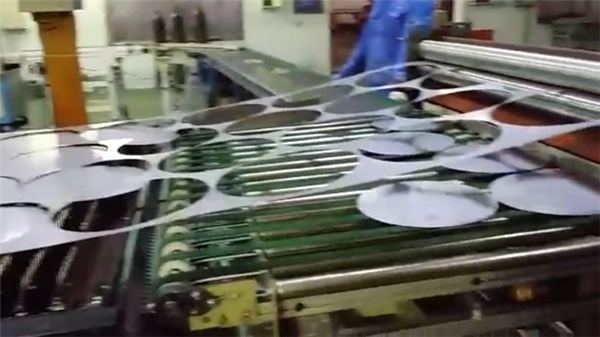

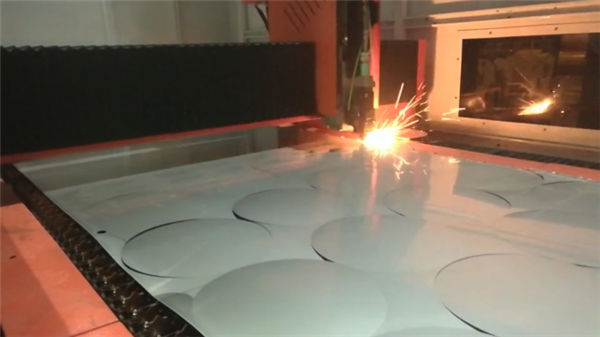

Muestras de corte: (las fotos adjuntas son de referencia, póngase en contacto con nosotros para obtener un video detallado)

Cortar muestras

Servicio de preventa

1. corte de muestra gratis,
Para pruebas / cortes de muestras gratis, envíenos su archivo CAD, haremos el corte aquí y haremos un video para mostrarle el corte, o le enviaremos una muestra para verificar la calidad del corte.
2. Diseño de máquina personalizado
Según la aplicación del cliente, podemos revisar nuestra máquina en consecuencia para la conveniencia del cliente y la alta eficiencia de producción.

Servicio post venta

R. La máquina recibirá un video de capacitación y un manual del usuario en inglés para la instalación, operación, mantenimiento y solución de problemas, y deberá proporcionar una guía técnica por correo electrónico, fax, teléfono, Skype ...
B. Ofrecemos servicio técnico al sitio del cliente para la instalación y capacitación, el cliente deberá cubrir la visa, el boleto y el costo de vida local.
C. El cliente puede venir a nuestra fábrica para recibir capacitación. Ofreceremos capacitación sobre instalación, operación, resolución de problemas de la máquina y mantenimiento.
Durante la capacitación en nuestro taller, ofrecemos capacitación gratuita y costo de vida durante 7 días, límite de 2 personas.

Garantía

a) .1 año para toda la máquina (se negocia el daño artificial).
b). Fuente láser 2 años de garantía
c). Mantenimiento permanente y suministro de repuestos
d). Capacitación gratuita para el personal de operaciones. (El ingeniero puede ir al extranjero se negocia).

Preguntas más frecuentes

Q1: ¿Cómo puedo obtener la mejor máquina para mí?
Puede decirnos su material de trabajo, detallar el trabajo por imagen o video para que podamos juzgar si nuestra máquina puede satisfacer sus necesidades o no. Entonces podemos darle el mejor modelo depende de nuestra experiencia.

P2: Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
Le enviaremos el manual y la guía vedio en inglés, puede enseñarle cómo operar la máquina. Si aún no puede aprender cómo usarlo, podemos ayudarlo con el software de ayuda en línea "Teamviewer". O podemos hablar por teléfono, correo electrónico u otras formas de contacto.

P3: Si la máquina tiene un problema en mi lugar, ¿cómo podría hacerlo?
Podríamos enviarle piezas gratuitas en el período de garantía si las máquinas tienen algún problema bajo "uso normal".

P4: ¿Organiza el envío de las máquinas?
Sí, estimados clientes estimados, por el precio FOB o CIF, organizaremos el envío para usted. Por el precio EXW, los clientes deben organizar el envío por sí mismos o sus agentes.
