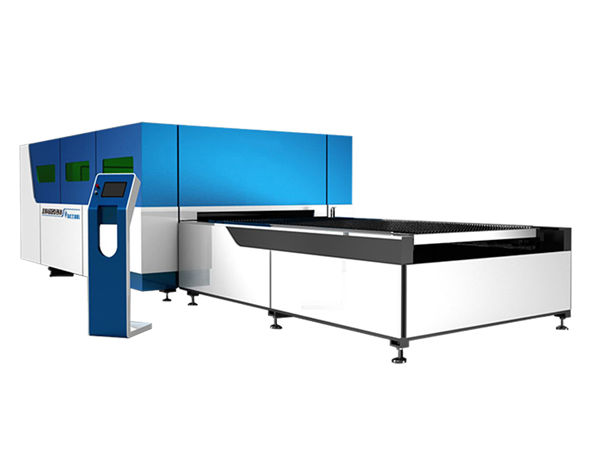

cortadora láser industrial 3d con cabezal de corte sin contacto

cortadora láser industrial 3d con cabezal de corte sin contacto

detalles del producto


Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 40GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto


Solicitud::Todo el material de metalTipo de láser ::Fibra
Producto:Máquina de corte por láserAncho min. De línea:0.1mm
Software de control ::CypcutFormato gráfico admitido ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Nombre de la marca::LÁSER TAIYIPrecisión repetida ::+ -0.03mm
Temperatura de funcionamiento::0 ° C-45 ° CModo de enfriamiento:Refrigeración por agua
Fuente de láser:Chino o importadoVoltaje::AC380V ± 10% 50 HZ (60 HZ)
Área de corteø40-ø200 X 6000mm

Introducción de la máquina de corte por láser


La máquina de corte por láser adopta los fabricantes de tecnología láser más avanzados de Alemania, el Reino Unido importa cavidades láser dedicadas, tiene los méritos de efecto de enfriamiento y alta eficiencia de conversión electrónica-óptica. En estructura, la máquina tiene una estructura, tiene funciones de Vista previa óptica e instrucciones de enfoque con un aspecto más estético y una operación más conveniente. La máquina está equipada con el último sistema externo de refrigeración por agua con muy poco ruido de funcionamiento y un regulador de temperatura de alta precisión, que proporciona una garantía confiable para un funcionamiento prolongado.

Principales características


1) La máquina de corte por láser Accurl con la más alta precisión en China, puede cortar pequeños diseños de bicicletas de metal con el tamaño de media moneda y cortar perfectamente acero dulce de 6 mm, se pueden cortar 120 agujeros en un minuto.
2) Tratamiento térmico de 600 ℃, 24 horas de enfriamiento en el horno, fresado de pórtico de 8 metros, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
3) Usando el diseño de integración del gabinete eléctrico con láser, cubra un área pequeña, ahorre espacio, diseño minimalista.
4) Diseño simétrico de chatarra, ambos lados pueden limpiar los desechos; Poner la máquina a la romm no tiene requisitos de izquierda y derecha; Dispositivo elevador neumático para evitar que el material se raye.
5) Especialmente utilizado para cortar acero al carbono de 0,5-6 mm, acero inoxidable de 0,5 a 5 mm, acero galvanizado, chapa de acero galvanizada electrolítica, acero al silicio y otros tipos de láminas metálicas delgadas. 1000W puede cortar aluminio de 3 mm y cobre de 2 mm.

Especificación


Medio de fuente láserFibra
Rango de corte (L * W)ø40-ø200 x 6000 mm
Carrera del eje Z250 mm
Max. velocidad de posicionamiento120 m / min
Eje X, Y Máx. acelerar la velocidad1.0G
Forma de enfriamientoRefrigeración por agua
Longitud de onda láser1070nm


Potencia de salida de fuente láser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opcional)

Min. brecha≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z± 0.01 mm
Espesor del material de corte (según el material)0,2 - 25 mm
Modelo de conductorServomotor importado
Requisitos de energía380V, 50/60 Hz
Temperatura de trabajo0-45 ℃
Tiempo de trabajo continuo24 horas
Peso de la máquinaCerca de 4000 Kgs
Nivel de protección total de la fuente de alimentación.IP54

Tabla de referencia de espesor de corte


Láser de potenciaEspesor máximo de corte
Acero al carbono (mm)Acero inoxidable (mm)Aluminio (mm)Latón

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Parámetro anterior solo para referencia

Solicitud


Ampliamente utilizado en electrodomésticos de cocina, caja de control eléctrico, dispositivo de alta resolución, equipo mecánico, eléctrico
equipos, iluminación, carteles, autopartes, equipos de exhibición, ferretería y procesamiento de metales.

Imágenes detalladas


Nombre: Cuerpo de la máquina y accesorios: tratamiento térmico de 600 ℃, enfriamiento por 24 horas en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal.
c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:Servomotor y controlador de CA El servomotor importado (eje Y accionado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y bastidores de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.
Nombre:Cabezal de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte con la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.
Nombre:Fuente láser de alta velocidad, línea de corte de alta precisión y filo liso

Cortar muestras


Formación


Servicio postventa, desde la formación hasta la instalación de la máquina (3 formas):
1. Se ofrecerá un video de capacitación y un manual del usuario en inglés para la instalación, operación, mantenimiento y solución de problemas, y una guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // y así sucesivamente, cuando se reúna Algunos problemas de instalación, uso o ajuste.
2. Su empresa puede organizar que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos de los equipos y los elementos operativos esenciales, tiempo de capacitación suficiente de 3 a 5 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de la operación.
3. Servicio de capacitación en instrucción puerta a puerta. la visa, los gastos de viaje y el alojamiento correrán a cargo del cliente. Es mejor contratar un traductor para nuestros dos ingenieros durante el período de capacitación. Tiempo de entrenamiento: 3-5 días.

Preguntas más frecuentes


Q1: ¿qué tipo de máquina debo elegir?
Es simplemente fácil elegir. Debe decirnos qué quiere hacer, luego le daremos soluciones y sugerencias perfectas.

P2: No sé cómo usarlo. ¿Qué tengo que hacer?
Le enviaremos un manual en inglés con la máquina. Si aún tiene dudas, podemos hablar por teléfono o Skype y por correo electrónico.

P3: Si le ocurren algunos problemas a esta máquina durante el período de garantía, ¿qué debo hacer?
También suministramos servicio postventa de larga duración. Entonces, si tiene dudas, háganoslo saber y le daremos soluciones.

P4: Antes de enviarme una consulta sobre nuestro láser de fibra, ¿es mejor que me proporcione la siguiente información?
1) Su tamaño de material metálico o no metálico. Porque en nuestra fábrica, tenemos diferentes modelos según el área de trabajo.
2) Tus materiales.
3) ¿Quieres grabar o cortar?
Si se corta, ¿podría decirme su grosor de corte? Debido a que diferentes espesores de corte necesitan una potencia de tubo láser y un proveedor de potencia láser diferentes.
