Máquina automática de corte por láser de fibra cnc de paquete 3000 * 1500mm tamaño de trabajo

Máquina automática de corte por láser de fibra cnc de paquete 3000 * 1500mm tamaño de trabajo

detalles del producto


Certificación: CE, ISO 9000
Pago y condiciones de envío:
Cantidad mínima de pedido: 1 SET
Precio negociable
Detalles de empaquetado: paquete de madera
Tiempo de entrega: 15-30 días hábiles
Términos de pago: T / T, Western Union, MoneyGram

Descripción detallada del producto


Nombre del producto:Cortadora láser de fibra de placas y tubosTipo de láser:Láser de fibra
Láser de potencia:800w / 1000w / 2000w / 4000wGarantía:12 meses
Servicio postventa:Servicio de ingenieros en el extranjeroPeso:3000 kilogramos
Software de control:CypcutCNC o no:
Material aplicable:Tubo De Metal Y Placa De MetalFuente de alimentación:AC380V ± 5% 50 / 60Hz (3 fases)

Descripción de productos


Características principales de la cortadora láser de tubos P2060A
La cortadora láser de tubo Rise Laser P2060A adopta el láser de fibra más sofisticado N-light / IPG, combinando una máquina CNC de pórtico de diseño propio y un cuerpo de soldadura de alta resistencia. Después del recocido a alta temperatura y el mecanizado de precisión por una gran fresadora CNC, tiene buena rigidez y estabilidad con alta precisión importada y alta velocidad, accionamiento de guía lineal, servomotor de alta velocidad. Haz de aluminio, proceso avanzado de tratamiento térmico, alta resistencia, peso ligero , buena rigidez Es principalmente para cortar tubos de metal de menos de 20 mm en alta velocidad y alta precisión. El láser de fibra tiene una serie de ventajas, como alta calidad de haz, alto brillo, altas tasas de conversión, operación libre de mantenimiento, estable y confiable de bajo costo y tamaño pequeño, etc. El corte asistido por aire es el nivel más avanzado de corte por láser , que es particularmente adecuado para el corte de precisión de acero inoxidable, acero al carbono, aleación, latón, cobre, titanio y otros materiales metálicos. Es ampliamente utilizado en productos metálicos, bicicletas, muebles metálicos, equipos de gimnasia, equipos deportivos, maquinaria agrícola, estantes de exhibición, control de incendios.

Características de la máquina


1. Diseño de mandriles eléctricos dobles y servomotores dobles, aplique al tubo de corte como redondo, cuadrado, tubo rectangular, tubo ovalado, viga en I, etc.
2. Diseño de soporte de la rueda rodante neumática para garantizar la estabilidad de giro durante el corte.
3. Fuente láser de alto rendimiento y sistema operativo estable que hacen el mejor efecto de corte.
4. La máquina posee un sistema de enfriamiento perfecto, un sistema de lubricación y un sistema de eliminación de polvo, para garantizar que pueda funcionar de manera estable, eficiente y duradera.
5. La máquina se puede utilizar para cortar una variedad de metales con una calidad de corte excelente y estable.
6. Con un software de programación automática CAD / CAM especializado y un software de anidamiento automático, es posible ahorrar al máximo las materias primas.
7. El acceso al sistema CNC a través de la interfaz Ethernet hace posible la comunicación y el monitoreo remoto durante el proceso de corte por láser.

Parámetros técnicos


Potencia láser de fibra: 800W, 1000W, 1500W, 2000W, 3000W 4000W (Opcional)
Tamaño de trabajo: 3000 * 1500 mm
Precisión de posicionamiento X e Y: + -0.05mm
Modo de transmisión: importar Alemania Atlanta engranaje y estante de alta precisión con máquina de corte por láser de fibra de estante de doble conducción

Potencia del láser800W 1000W 2000W 3000W
Fuente láserResonador láser de fibra Maxphotonics IPG / N-LIGHT
Procesamiento de tubería / tubo (Φ x L)Φ = 20-300 mm, L = 6 m, 8 m, 12 m (Φ = 20-300 mm para la opción; L> 6 m para la opción)
Categoría de tubo / tuboRedondo, cuadrado, rectangular, ovalado, cintura redonda, etc.
Velocidad de rotación120 turnos / minuto
Control CNCCypcut / Alemania PA HI8000
Cabeza laserRaytools de Suiza
Fuente de alimentaciónAC380V ± 5% 50 / 60Hz (3 fases)
Energía eléctrica total22KW
Precisión de la posición± 0.03 mm / m
Repita la precisión de la posición± 0.02 mm
Velocidad máxima de posición70m / min
Aceleración1g
Modo de programación de dibujoSolidworks, Pro / e, UG, etc. importan directamente
Peso de la máquina6.5-7.5T

Ventaja de la máquina de corte por láser de fibra


1. Excelente calidad de ruta: punto láser más pequeño y alta eficiencia de trabajo, alta calidad.
2. Alta velocidad de corte: la velocidad de corte es 2-3 veces mayor que la misma máquina de corte láser de CO2 de potencia.
3. Funcionamiento estable: adopte los mejores láseres de fibra de importación del mundo, rendimiento estable, las piezas clave pueden alcanzar las 100.000 horas;
4. Alta eficiencia para la conversión fotoeléctrica: Compare con la máquina de corte por láser de CO2, la máquina de corte por láser de fibra tiene tres veces la eficiencia de conversión fotoeléctrica.
5. Bajo costo: Ahorre energía y proteja el medio ambiente. La tasa de conversión fotoeléctrica es de hasta 25-30%. Bajo consumo de energía eléctrica, es solo alrededor del 20% -30% de la máquina de corte láser de CO2 tradicional.
6. Bajo mantenimiento: la transmisión de la línea de fibra no necesita reflejar la lente, ahorra costos de mantenimiento;
7. Operaciones fáciles: transmisión de línea de fibra, sin ajuste de trayectoria óptica.

Detalles de la máquina


Características del cargador automático de paquetes Pipe
1.El cargador de paquetes automático para la opción que ahorra mano de obra y tiempo de carga, logra el propósito de producción en masa
2.La tubería redonda, la tubería rectangular y otras tuberías se pueden cargar completamente de forma automática, sin intervención humana.
3.Otras formas de tubería pueden ser semiautomáticas de alimentación artificial.
4.Paquete de carga máxima de 800 * 800 mm
5.Max Loading Bundle Peso 2500kg
6.El marco de soporte de cinta para una fácil extracción
7.- Paquetes de tubos que se levantan automáticamente.
8. Separación automática y alineación automática
9. Relleno robótico del brazo y alimentación precisa

Dispositivo de recogida automática


1. Soporte de elevación automático, recibir tubo y chatarra en la cesta
2. El soporte de escala visual puede ajustar el diámetro del soporte rápidamente de acuerdo con el diámetro de la tubería
3. El dispositivo de elevación de soporte ajustable con escala visual ahorra tiempo de alimentación, asegura la concentricidad, evita el balanceo de la tubería

Levante el sistema de soporte ajustable


El corte de tuberías de diferentes diámetros, mediante un sistema de soporte ajustable para encontrar rápidamente y con precisión la tubería y la garra de concentricidad, para lograr una alimentación rápida, con fines de alimentación cuidadosa, ahorrando tiempo de corte. Puede ayudar al soporte del portabrocas, reduciendo la tubería oscilante.

Cama de integración


1. Como una cama soldada con placa completa, toda la longitud de 8 metros.
2.La cama de integración puede garantizar mejor la concentricidad del equipo, vertical, instalación de precisión rápida y eficiente.
3. Toda la estructura es de precisión compacta.

Interfaz de usuario 3D


1. Interfaz intuitiva, mejor compatibilidad con Solidworks, Pro / e, software UG, conveniente y fácil de operar.
2. Desviación radical del método complejo de operación del estilo de programación del código del software operativo CNC tradicional.
3. Reduzca los requisitos del operador.

Función de diagnóstico en línea


CypTube ha recibido la función de retroalimentación del servo cabezal de corte, láser y otros componentes, está disponible en línea para diagnosticar el dispositivo del punto de falla.

Aplicación del producto

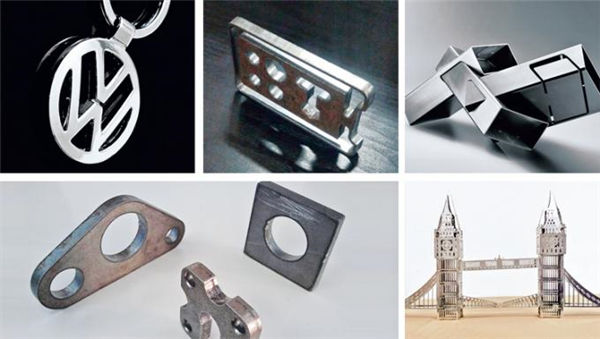

Aplicación: puede cortar tuberías, tubos de escuadra y varios cortes de tuberías con formas especiales.
Diámetro para tubo: 20-200 mm
Longitud de corte: 6 m / 4 m, etc.
Espesor de corte con fuente de fibra de 500 W: acero inoxidable de 3 mm, acero al carbono de 6 mm, cobre de 2 mm, aluminio de 2 mm, etc., placa galvanizada de 2,5 mm, etc.
