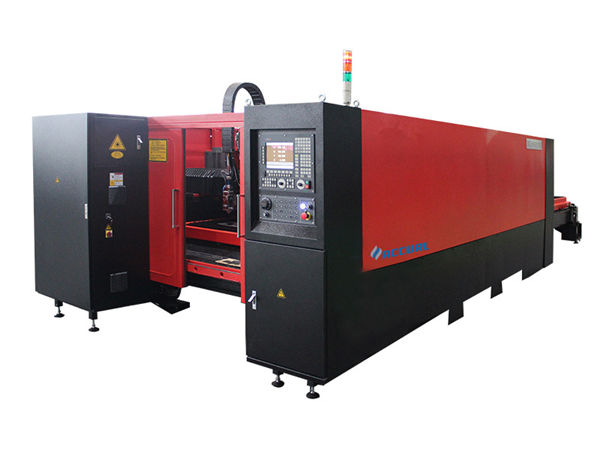

cortadora láser de fibra cnc accurl / cortadora láser de tubo ip54

detalles del producto

Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 40GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union

Descripción detallada del producto

Nombre del producto:	Cortadora del laser de la fibra del CNC de Accurl / cortador del laser del tubo IP54	Ancho min. De línea:	0.1mm
Precisión repetida ::	+ -0.03mm	Temperatura de funcionamiento::	0 ° C-45 ° C
Modo de enfriamiento:	Refrigeración por agua	Fuente de láser:	Chino o importado
Voltaje::	AC380V ± 10% 50 HZ (60 HZ)	Área de corte	ø40-ø200 X 6000mm

Introducción de la máquina de corte por láser

La máquina de corte láser de fibra Accurl está equipada con láser de fibra que es energéticamente eficiente, ecológica y altamente eficiente.
Recientemente, el medio láser de fibra es la fuente láser más popular y estable a nivel internacional. El rayo láser de alta densidad de energía se enfoca en la superficie del material. Luego, el área se derrite, se quema, se evapora, y la escoria es expulsada por un chorro de gas, dejando una costura suave con un acabado superficial de alta calidad realizado por un movimiento relativo entre el haz de luz láser y la rutina preestablecida para el material. Es decir, el corte automático por láser se puede realizar al mover la posición del punto de luz mediante los sistemas mecánicos controlados por CNC. La cortadora láser de fibra KJG es un equipo de alta tecnología integrado con tecnología láser, tecnología CNC y tecnología mecánica.

Principales características

1) La máquina de corte por láser Accurl con la más alta precisión en China, puede cortar pequeños diseños de bicicletas de metal con el tamaño de media moneda y cortar perfectamente acero dulce de 6 mm, se pueden cortar 120 agujeros en un minuto.
2) Tratamiento térmico de 600 ℃, 24 horas de enfriamiento en el horno, fresado de pórtico de 8 metros, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
3) Usando el diseño de integración del gabinete eléctrico con láser, cubra un área pequeña, ahorre espacio, diseño minimalista.
4) Diseño simétrico de chatarra, ambos lados pueden limpiar los desechos; Poner la máquina a la romm no tiene requisitos de izquierda y derecha; Dispositivo elevador neumático para evitar que el material se raye.
5) Especialmente utilizado para cortar acero al carbono de 0,5-6 mm, acero inoxidable de 0,5 a 5 mm, acero galvanizado, chapa de acero galvanizada electrolítica, acero al silicio y otros tipos de láminas metálicas delgadas. 1000W puede cortar aluminio de 3 mm y cobre de 2 mm.

Especificación

Medio de fuente láser	Fibra
Rango de corte (L * W)	ø40-ø200 x 6000 mm
Carrera del eje Z	250 mm
Max. velocidad de posicionamiento	120 m / min
Eje X, Y Máx. acelerar la velocidad	1.0G
Forma de enfriamiento	Refrigeración por agua
Longitud de onda láser	1070nm
Potencia de salida de fuente láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. brecha	≤ 0.1 mm
Precisión de posicionamiento de los ejes X, Y y Z	± 0.03 mm
Precisión de posicionamiento repetida de los ejes X, Y y Z	± 0.01 mm
Espesor del material de corte (según el material)	0,2 - 25 mm
Modelo de conductor	Servomotor importado
Requisitos de energía	380V, 50/60 Hz
Temperatura de trabajo	0-45 ℃
Tiempo de trabajo continuo	24 horas
Peso de la máquina	Cerca de 4000 Kgs
Nivel de protección total de la fuente de alimentación.	IP54

Tabla de referencia de espesor de corte

Láser de potencia	Espesor máximo de corte
Láser de potencia	Acero al carbono (mm)	Acero inoxidable (mm)	Aluminio (mm)	Latón (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Parámetro anterior solo para referencia

Solicitud

Ampliamente utilizado en electrodomésticos de cocina, caja de control eléctrico, dispositivo de alta resolución, equipo mecánico, eléctrico
equipos, iluminación, carteles, autopartes, equipos de exhibición, ferretería y procesamiento de metales.

Imágenes detalladas

	Nombre: Cuerpo de la máquina y accesorios: tratamiento térmico de 600 ℃, enfriamiento por 24 horas en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación. b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal. c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:Servomotor y controlador de CA El servomotor importado (eje Y accionado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
	Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y bastidores de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.
Nombre:Cabezal de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte con la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.
	Nombre:Fuente láser de alta velocidad, línea de corte de alta precisión y filo liso

Cortar muestras

Formación

Servicio postventa, desde la formación hasta la instalación de la máquina (3 formas):
1.El video de capacitación y el manual del usuario en inglés se ofrecerán para la instalación, operación, mantenimiento y solución de problemas, y la guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // y así sucesivamente, cuando se reúna Algunos problemas de instalación, uso o ajuste.
2.Su compañía puede organizar que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos del equipo y los elementos esenciales de operación, tiempo de capacitación suficiente de 3 a 5 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de la operación.
3. Servicio de capacitación en instrucción puerta a puerta. la visa, los gastos de viaje y el alojamiento correrán a cargo del cliente. Es mejor contratar un traductor para nuestros dos ingenieros durante el período de capacitación. Tiempo de entrenamiento: 3-5 días.
