Equipo de corte de metal de acero inoxidable de 3 mm / máquina de corte por láser ss

Equipo de corte de metal de acero inoxidable de 3 mm / máquina de corte por láser ss

detalles del producto


Certificación: CE
Pago y condiciones de envío:
Cantidad de orden mínima: 1 juego
Precio negociable
Detalles de empaquetado: 1 * 20GP contenedor
Tiempo de entrega: 30 días
Condiciones de pago: L / C, D / A, T / T, D / P, Western Union, L / C
Capacidad de suministro: 50 sets por mes

Descripción detallada del producto


Nombre del producto:Máquina para corte de metales del acero inoxidable de 3MM / cortadora del laser de SsEspesor de corte:SS hasta 10 mm, MS hasta 22 cm
CNC o no ::Modo de enfriamiento::Refrigeración por agua
Software de control ::CypcutFormato gráfico admitido ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Voltaje::AC380V ± 10% 50 HZ (60 HZ)Área de corte3000 * 1500 mm estándar, más grande se puede personalizar

Descripción del producto


La máquina de corte por láser de fibra se aplica para todo corte de metales, especialmente adecuada para acero inoxidable, acero al carbono, placa galvanizada, etc.
Ampliamente utilizado en productos de chapa, estructura de acero, maquinaria de precisión, autopartes, vidrios, joyas,
placa de identificación, publicidad, artesanía, electrónica, juguetes, embalajes y otras industrias

Materiales aplicados


Acero inoxidable, acero al carbono, acero aleado, acero al silicio, acero al resorte, placa de galvanizado, placa decapada, placa de latón, placa de cobre, placa de aluminio, etc.

Características principales de la cortadora láser de fibra


Cuerpo de la máquina:
1. Cuerpo de la máquina Taiyi con estructura de acero de 8 mm, tratamiento térmico de 600 ℃, soldadura precisa, para garantizar 20 años de uso sin deformación.

2. Pórtico con fundición de aleación de magnesio, fuerte estabilidad sin deformación, movimiento rápido.

3. Sistema de fumar de zonificación de alta eficiencia en ambos lados del cuerpo de la máquina, fuerte segmentación de polvo y recolección de humo, reducirá el daño al trabajador.

4. Reductor de brida de precisión y servomotor importados, velocidad de funcionamiento rápida.

5. 70 cuchillas y 6 barras deslizantes en la cama de la máquina, con cuchillas cercanas para reducir la advertencia de la máquina, barras deslizantes que funcionan con cilindros para cargar y descargar hojas fácilmente.

6. La caja de carga flexible se puede abrir por delante y por ambos lados, lo que es conveniente para las condiciones de trabajo de la máquina.

Especificación


Fuente láserIPG / Raycus / Nlight
Cuerpo de la máquinaestructura de pórtico
Viajes de trabajoMesa de control numérico de husillo de bolas de alta precisión con dispositivo de alimentación
Max velocidad de carrera80m / min
Precisión de ubicación X / Y0.03mm / m
Fuente de alimentación380V 50Hz / 60Hz
Precisión de ubicación repetida X / Y± 0.03 mm
Temperatura de funcionamiento0 ° C-45 ° C
Aceleración máxima1.0G
Máquina de potencia bruta<16KVA
Materiales aplicadosAcero fino fino, acero inoxidable y otros tipos de láminas metálicas.
Área de corte3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Peso total4500KGS

Tabla de referencia de corte


Láser de potenciaEspesor máximo de corte
Acero al carbono (mm)Acero inoxidable (mm)Aluminio (mm)Latón

(mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Parámetro anterior solo para referencia

Imágenes detalladas


Nombre:Cuerpo de la máquina y accesorios: un tratamiento térmico de 600 ℃, 24 horas de enfriamiento en el horno, soldadura precisa de protección con CO2, para garantizar 20 años de uso sin deformación.
b. Ejes síncronos X / Y / Z: el eje Z puede correr 150 mm, adecuado para cortar muchas variedades de láminas de metal.
c. La alta calidad garantiza su durabilidad y un mantenimiento más fácil.
Nombre:Servomotor y controlador de CA El servomotor importado (eje Y accionado por dos servomotores) junto con el sofisticado reductor planetario asegura un manejo estable, preciso y confiable.
Nombre:Guías lineales de precisión El sistema de corte avanzado, la potencia del láser y el movimiento del servo se adaptan perfectamente entre sí, el sistema importado de engranajes y bastidores de alta precisión, la mesa de trabajo doble intercambiable, para garantizar una mayor velocidad de procesamiento y precisión.
Nombre:Cabezal de corte El cabezal de corte sin contacto tiene la función de seguimiento automático de altura y anticolisión, lo que mejora en gran medida la velocidad de corte, la suavidad y la precisión de corte con la misma potencia de salida. En una palabra, la eficiencia de corte se puede aumentar.
Nombre:Fuente láser de alta velocidad, línea de corte de alta precisión y filo liso

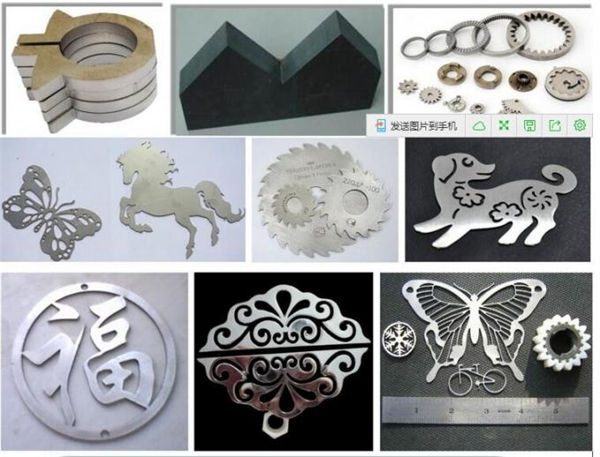

Cortar muestras


Formación


Después de firmar el contrato, su empresa puede hacer que el tecnólogo venga a nuestra fábrica para aprender los conocimientos básicos del equipo y los elementos esenciales de funcionamiento, tiempo de capacitación suficiente de 1 a 3 días, el contenido de la capacitación es el siguiente:
a) Entrenamiento común en software de dibujo;
b) Procedimientos de entrenamiento dentro y fuera de la máquina;
c) La importancia del panel de control y los parámetros del software, la configuración del rango de parámetros;
d) Limpieza básica y mantenimiento de la máquina;
e) Solución de problemas comunes de hardware;
f) Precaución de operación,

Garantía


a) .1 año para toda la máquina de corte por láser de fibra. (El daño causado por el hombre se negocia).
b). Fuente láser 2 años de garantía
c). Mantenimiento permanente y suministro de repuestos
d). Capacitación gratuita para el personal de operaciones. (El ingeniero puede ir al extranjero se negocia).
